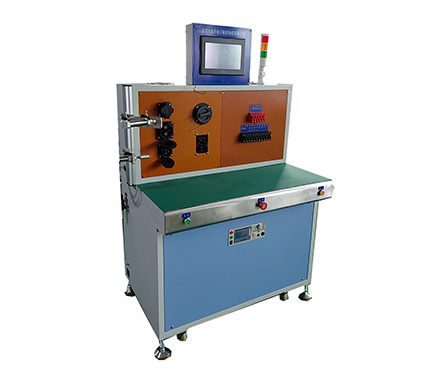

3.1 充電槍插拔力及壽命測試：

1.交流充電座、直流充電座，交直流一體充電座測試。

2.交流充電槍，直流充電槍測試。

3.隨線式設計，滿足產線產能設計需求。

4.能力范圍∶能滿足所有2p+E、3P+E、3P+E+N等規格品、交流額定電流≤250A或直流≤250A的插座（插頭）產品測試；

5.測試工位：1工位獨立（多工位可定制）；

6.充電槍插拔力測試容量500N，滿足10～200N測試范圍，分辨率0.1N，精度1%。

7.插拔測試速度：10～800mm/min。

8.試驗次數：1～99999999次可預設；

9.仿形槍仿形座滿足GBT 20234.2-2015， GB／T 11918.1-2014測試技術標準。

10.充電槍多次插拔，多次導通測試可編程。

11.測試數據,波形,結果全部存儲于電腦，不限次數，所有數據均可導出及列印。

12.MES系統聯動或MES啟動機器，NG鎖機。

13.快速換型（方形/圓形），小于10min。

3.2 充電槍溫升老化測試：

1.最大負載試驗電壓：DC 6V；

2.輸出恒定可調電流： DC 10.00～50.000～500.00～1000.00～2000.00A可調(1級）；

3.數字顯示，精度±（0.8%讀數+0.2%量程）；

4.穩定度：1%FS，反映時間小于1S；

5.工作模式：連續/通斷；

6.試驗時間： 1～9999.99min，帶斷電記憶功能，時間到自動降低電流停機；

7.通斷工作模式：通斷模式通電/斷電時間：1～99.99min/小時；

8.通斷次數：1～99999次，帶斷電記憶功能，次數到自動停機；

9.測溫范圍：0～260℃，精度±0.3%讀數+1℃；分辨率：0.1℃；

10.溫度測量點：8路/16路/24路/48路可選配（包含1點測量環境溫度）；

11.測溫?zé)犭娕迹好绹鴼W米伽公司T型30AWG細絲熱電偶，長度3m，共8條；

12.溫度數據采集：由溫度數據采集儀完成，配置RS232通訊接口；

13.溫度掃描速度：1～300S所有通道；

14.溫度數據記錄：由電腦自動完成，配置電腦測試軟件；

15.軟件可設置環境溫度通道，采集數據時可自動減去環境溫度；

16.設備電源：三相AC380V±10% 50Hz，12KW。

3.3 接觸電阻測試部分

1. 測試接觸電阻范圍：0~200mΩ；分辨率0.01mΩ，精度±1%+3個字；

2. 測量電阻：1路，可逐個測量5組觸點；3. 可以插拔N次后測1次接觸器電阻。

設備特點：

1.報警檢測∶遵循"該通必通、該斷必斷"原則，系統根據"位置與電流"的邏輯關系判斷試樣是否出現損壞。當被測樣品出現損壞時設備能發出聲光報警提示，并自動停機；

2.漏電保護：設備的控制電源進線處安裝漏電開關。當漏電時切斷控制電源使整個機柜斷電：

3.過流保護：電流上限設定，防止電路出現過流或短路；

4.過載保護：設備內部裝有斷路器，當出現過載時能夠自動跳脫；

5.門限保護∶所有活動柜門均裝有安全保護開關，當柜門打開時、電源自動被切斷，以防止操作人員遭受電擊的危險；

6.急停開關∶電源柜控制面板有急停開關，當出現異常或必要時便于操作人員切斷電源柜輸出電源；

7.各試驗參數均可以實現存儲功能，再次使用時直接調用，無需再次重新設定，操作簡單，使用方便，極高的提高了效率；

8.試驗數據采集功能：本機采用計算機軟件控制操作，系統可同時采集電流、電壓、溫度時間變化曲線，方便用戶分析使用；軟件可設置環境溫度通道，采集數據時可自動減去環境溫度；測試完成后，可自動生成力值&溫度&電阻值報表生成。

溫升老化試驗原理：

充電槍插拔及溫升老化測試儀用于充電槍溫升老化試驗和接線端子溫升試驗。試法是將插頭、插座貨接線端子正負極短接后，尾部接在電流輸出接線柱上，然后接通電流，按標準要求設定好所需試驗電流及時間后，測試插頭或插座的插片與導體鉚合處的溫升數值在經過一定的時間及電流負載后的溫升數值是否符合標準要求，并可自動打印記錄測試溫度,具有超溫過流保護功能，無需人工值守。

GB/T 18487.1-2015電動汽車傳導充電系統，第一部分：通用要求；

GB/T20234.1-2015《電動汽車傳導充電用連接裝置第1部分:通用要求》；

GB/T20234.2-2015電動汽車傳導充電用 連接裝置，第二部分：交流充電接口通用要求；

GB/T20234.3-2015電動汽車傳導充電 用連接裝置，第三部分：直流充電接口等標準。
