汽車上的電子電器設備所產生的電磁干擾會給汽車本身裝備的電子控制系統及其它電子產品的正常工作帶來不利影響。因此，要保證諸如ABC、發動機燃油電子控制等系統和其它電子設備的正常可靠工作，就必須重視對電磁兼容技術的研究和設計。
汽車技術比較先進的國家都十分重視對汽車電磁兼容技術的研究，紛紛制定了相應法規和標準；各大汽車生產商則投入資金建立相應的汽車電磁兼容技術研究中心，對其整車執行測試認可，對汽車電子產品零部件的批量生產進行檢查，分析事故的賠償責任，對整車電磁環境的測試進行分析和描述，從而提出整車電氣系統和汽車電子產品的電磁兼容性設計的技術要求。 我國汽車電磁兼容技術的研究起步較晚，相關標準還不夠完善，同先進國家相比差距還是比較大的。目前，國內相對實力較強的幾大汽車廠家都已經認識到電磁兼容技術的重要性，已開展這方面的研究。下面就目前電磁兼容相關的標準進行簡要介紹：
汽車電子電磁兼容系列標準
汽車電磁兼容標準分類
汽車電磁兼容標準分為國際標準、國家標準、地區標準和企業標準。現國際上制定電磁兼容方面的標準化組織有：
1.國際標準化組織（ISO）、國際電工委員會 （IEC）、國際電工委員會無線電干擾特別委員會（CISPR）。
2.美國國家標準協會（ANSI），美國汽車工程協會（SAE），德國電氣工程師協會（VDE），英國標準協會（BSI）。上述標準協會的作用是與國際標準協調，并且制定各國家自己的標準。
3.地區標準主要是歐洲ECE法規和EEC指令。
4.美國福特公司、通用公司，德國大眾、寶馬等公司都有自己的企業電磁兼容標準，這些企業標準比國際上通用的標準要嚴格很多，例如通常國際標準對于汽車抗擾度的要求通常為24V/m，而一些汽車公司則規定為100V/m—200V/m。.1 汽車電磁兼容國際性標準ISO
1.1.1 ISO 11451（整車）
ISO 11451《道路車輛—窄帶輻射電磁能量所產生的電氣干擾—整車測試法》（Road vehicles–Electrical disturbances by narrowband radiated electromagnetic energy–vehicle test methods）。
該標準為抗窄帶電磁輻射源產生的電磁干擾的整車測試方法。ISO 11451包括4部分。分別為：
ISO 11451-1《第1部分 概述和定義》
ISO 11451-2《第2部分 車外輻射源》 自由場
ISO 11451-3《第3部分 車內內部發射機仿真》 模擬車載發射機
ISO 11451-4《第4部分：大量電流注入（BCI）》 BCI
1.1.2 ISO 11452（零部件）
ISO 11452 《道路車輛—窄帶輻射電磁能量所產生的電氣干擾—零部件測試法》（Road vehicles–Electrical disturbances by narrowband radiated electromagnetic energy–Component test methods）
該標準為抗窄帶電磁輻射源產生的電磁干擾零部件測試方法。ISO 11452包括11部分。分別為：
ISO 11452-1《第1部分：概述和定義》
ISO 11452-2《第2部分：自由場法》
ISO 11452-3《第3部分：TEM小室法》
ISO 11452-4《第4部分：BCI法》
ISO 11452-5《第5部分：帶狀線法》
ISO 11452-6《第6部分：平行板法》
ISO 11452-7《第7部分：射頻電源注入》
ISO 11452-8《第8部分：磁場抗擾度》
ISO 11452-9《第9部分 ：便攜式發射機》
ISO 11452-10《第10部分：傳導抗擾度》
ISO 11452-11《第11部分：混響室法》
1.1.3 ISO 7637（瞬態傳導）
ISO 7637 《道路車輛—由傳導和耦合產生的電騷擾》（Road vehicles-Electric disturbances by conduction and coupling）。
本標準描述的是汽車上電氣設備所經常產生的一些常見瞬態干擾信號，通過傳導和耦合方式對被測設備造成干擾的測試方法。ISO 7637包括三部分：
ISO7637-1第1部分：定義和一般描述
ISO7637-2第2部分：沿電源線的電瞬態傳導
ISO7637-3第3部分：沿電源線以外的其他線纜的電瞬態傳導
1.1.4 ISO 10650（靜電放電）
ISO 10650《道路車輛—靜電放電產生的電氣干擾》（Road vehicles–Electrical disturbances from electrostatic discharge）
該標準涉及的是人體與車輛接觸時所產生的靜電放電對車輛電子器件所造成的影響。
1.2 國際電工委員會無線電干擾特別委員會（CISPR）標準
1.2.1 CISPR 12標準
CISPR 12《車輛、機動船和內燃發動機驅動裝置的無線電騷擾特性的限值和測量方法》（Vehicles, boats, and internal combustion engine driven devices–radio disturbance characteristics–limits and methods of measurement）
本標準是保護建筑物內廣播電視設備免受來自車輛、船和內燃發動機驅動裝置所產生的電磁騷擾。
1.2.2 CISPR 25標準
CISPR 25《用于保護用在車輛、機動船和裝置上車載接受機的無線電騷擾特性的限值和測量方法》(Limits and methods of measurement of radio disturbance characteristics for the protection of receivers used on board vehicles, boats, and on devices)
本標準是保護用在車上、船上和裝置上的接受機免受無線電騷擾，規定了限值和測試方法。
1.3 美國通用企業電磁兼容標準
1.3.1 GMW3091（整車）
GMW 3091-2012 General Specification for Vehicles, Electro-magnetic Compatibility。
通用整車電磁兼容測試規范。
1.3.2 GMW3097（零部件）
GMW 3097-2012 General Specification for Electrical/Electronic Components and Subsystems, Electromagnetic Compatibility。
通用電子電氣零部件和子系統電磁兼容測試規范。
1.4 國內汽車電磁兼容標準
GB：國家強制性標準 GBT：國家非強制性（推薦性）標準
國內現行的汽車電磁兼容標準有：
GB 14023-2006 《車輛、機動船和由內燃機驅動的裝置無線電騷擾特性限值和測量方法》（等效于CISPR 12:2005）
GB 14023-2011 《車輛、船和內燃機無線電騷擾特性用于保護車外接收機的限值和測量方法》。
GB 18655-2002 《用于保護車載接受機的無線電騷擾特性的限值和測量法》 （等效于CISPR 25:1995）
GBT 18655-2010 《車輛、船和內燃機無線電騷擾特性用于保護車載接收機的限值和測量方法》。
GBT 19951-2005 《道路車輛-靜電放電產生的電騷擾試驗方法》。
GBT 17619 《機動車電器電子組件的電磁輻射抗擾性限值和測量方法》。
GB8702-2014 電磁環境控制限值
GB 34660-2017 道路車輛電磁兼容性要求和試驗方法
2 測試與測試參照的標準
2.1整車測試標準規范
1、整車輻射發射測試規范
GB 14023-2011《車輛、船和內燃機 無線電騷擾特性 用于保護車外接收機的限值和測量方法》
CISPR12:2009 Vehicles, boats, and internal combustion engine -Radio disturbance characteristics-Limits and methods of measurement for the protection of off-board receivers
ECE R10 72/245/EC 有關車輛的無線電干擾（電磁兼容）歐洲委員會指令
2、整車車載天線末端騷擾測試規范
GB 18655-2002《用于保護車載接收機的無線電騷擾特性的限值和測量方法》
GB/T 18655-2010《車輛、船和內燃機 無線電騷擾特性 用于保護車載接收機的限值和測量方法》
CISPR 25 vehicle boats and internal combustion engines-radio disturbance characteristics-limits and methods of measurement for the protection of on-board receivers
3、整車BCI抗擾度測試規范
ISO 11451-4：Vehicle test methods for electrical disturbances from narrowband radiated electromagnetic energy — Part 4: Bulk current injection (BCI)

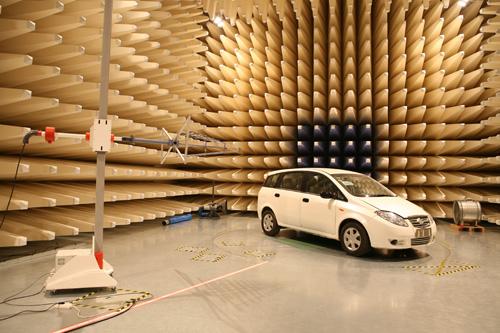

4、整車自由場抗擾度測試規范
ISO 11451-2 road vehicles-component test methods for electrical disturbances from narrowband radiated electromagnetic energy-part 2 absorber lined shielded enclosure
5、整車模擬車載天線抗擾度測試規范
ISO 11451-3：Road vehicles — Vehicle test methods for electrical disturbances from narrowband radiated electromagnetic energy —Part 3: On-board transmitter simulation
6、整車靜電放電抗干擾測試規范
GB/T 19951-2005：道路車輛-靜電放電產生的電騷擾試驗方法
ISO 10605-2008：Road vehicles-test methods for electrical disturbances from electrostatic discharge
附錄
1.4 歐洲ECE法規和EEC指令
1.4.1 歐洲ECE R10法規
ECE R10法規是有關車輛電磁兼容方面的統一條款。本法規內容基本上等效于95/94/EC指令，不同之處是增加了一些特例和管理上的條款。特例包括對窄帶信號、靜電放電和傳導瞬態干擾的規定。法規共包括9個附件。
附件1認可標記位置尺寸安排
附件2A有關汽車整車電磁兼容型式認證的信息文件模式
附件2B有關電氣.電子組件電磁兼容型式認證的信息文件模式
附件3A汽車整車型式認證通訊表格模式
附件3B電氣/電子組件型式認證通訊表格模式
附件4測量車輛產生的寬帶電磁騷擾方法
附件5測量車輛產生的窄帶電磁騷擾方法
附件6車輛對電磁輻射抗擾度的測試方法
附件7測量電氣/電子組件產生的寬帶電磁騷擾方法
附件8測量電氣./電子組件產生的窄帶電磁騷擾方法
附件9測量電氣./電子組件對電磁輻射抗擾度的測試方法
1.4.2 歐洲EEC指令
95/96/EC指令--車輛保安系統（Vehicles security systems）指令是有關汽車保安系統，即防盜和報警系統。
97/24/EC指令--輪式車輛（Wheeled vehicles）指令是有關二輪或三輪車輛方面的電磁兼容要求。
2000/2/EC指令--森林和農用拖拉機(Forestry and agricultural tractors)指令是針對75/322/EEC指令的修訂，是針對森林機械和農用拖拉機所制定的指令。
1.4 美國汽車工程學會（SAE）電磁兼容標準
SAE有關汽車電磁兼容方面的標準主要有SAE J551和SAE J1113，SAE J551主要針對整車，而SAE J1113主要針對零部件。
1.4.1 SAE J551（整車）
SAE J551標準中中包括抗擾度的測試方法有6部分，輻射的測試方法有4部分。第2部分至第5部分為輻射測量，第11部分至第17部分為抗擾度測量。
第1部分為車輛裝置的電磁兼容的限值和測試方法總則（60Hz~18GHz）。
第2部分為車輛、機動船和點火發動機驅動裝置的無線電騷擾特性的限值及方法（30Hz～1GHz），等效于CISPR 12。
第3部分窄帶測量。
第4部分是車輛和裝置的寬窄帶測量方法和限值（150KHz～1000MHz），等效于CISPR 25。
第5部分為電動車寬帶磁場和電場強度的限值和測量方法（9KHz~30MHz）
第11部分為來自車外干擾源的整車電磁抗擾度（100KHz～18GHz），等效于ISO 11452-2。
第12部分為來自車載發射機干擾源的整車抗擾度測量（1.8MHz～1.3GHz）,等效于ISO 11451-3。
第13部分為大電流注入（1Hz～400MHz），等效于ISO 11451–4。
第14部分為混響室。
第15部分為靜電放電，等效于ISO 10605。
第16部分為抗瞬態電磁干擾。
第17部分為抗電源線磁場干擾（60Hz～30KHz）。
1.4.2 SAE J1113（零部件）
SAE J1113標準包括抗擾度的測試方法有14部分，輻射的測試方法有2部分。
第41部分至第42部分為輻射測量，第1部分至第27部分中的共14部分為抗擾度測量。
第1部分為汽車零部件的電磁敏感性的測量過程及限值總（60Hz~18GHz）
第2部分為傳導抗擾度測量—導線法（30Hz～250KHz）。
第3部分為傳導抗擾度測量—射頻（RF）功率直接注入法（250KHz～500KHz），等效于ISO 11452-7。
第4部分為輻射電磁場抗擾度測量—BCI法，等效于ISO 11452-4。
第11部分為針對電源線的瞬態傳導抗擾度，等效于ISO 7637-2。
第12部分為通過傳導和耦合產生的電氣干擾—耦合鉗法，等效于ISO 7637
第13部分靜電放電，等效于ISO/CD 10605E。
第21部分為用于電磁抗擾度測量的暗室（10KHz～18GHz），等效于ISO 11452-2。
第22部分為由電源線產生輻射磁場的抗擾度測量（60Hz～30KHz）。
第23部分為輻射電磁場抗擾度測量—帶狀線法，等效于ISO 11452-5。
第24部分為輻射電磁場抗擾度測量—TEM小室法（10KHz～200MHz）。
第25部分為輻射電磁場抗擾度測量—三層板法（10KHz～500MHz）。
第26部分為交流功率電場抗擾度測量（60Hz～30KHz）。
第27部分為輻射電磁場抗擾度測量—混響室法。
第41部分為用于保護車載接受機的車內零部件與組件的無線電干擾特性測量方法及限值，等效于CISPR 25。
第42部分為對于瞬態傳導輻射的電磁敏感度，等效于ISO 7637–2。
