一種移動空調導風板自動校正控制方法
發表時間:2019-04-22 14:20:51

1、引言


移動空調由于其“可移動、免安裝”一直深受國外用戶的喜愛,但國內市場很少看見,近一兩年由于國內消費需求的多樣化、應用場景的多元化,移動空調開始在中國家電市場上煥發出新的商業色彩。在移動空調產品的競爭中,使用的舒適性是搶占市場的設計重點。以掃風功能為例,移動空調出風口及導風葉片位置較低,導風葉片擺動時人手可以輕易觸碰到,用戶可以隨意調節導風板的位置,這樣會導致導風葉片位置不準確,影響掃風角度,進而影響出風方向,最后影響移動空調的溫度調節效果,用戶體驗較差。


2、現有導風板控制邏輯


目前移動空調導風板控制多為上電后復位,開機后若無掃風指令直接運行程序中默認的位置,收到掃風命令后按照程序中既定的位置范圍擺動掃風,但導風葉片的實時位置無反饋信號給到主控芯片,導風葉片的運動控制處于開環狀態,當有外界誤觸時,例如人手進行觸碰導風葉片,或其他異物卡住導風葉片運動機構時,就會使得導風葉片偏離原設定位置,進而影響掃風角度及出風的方向,嚴重時會造成掃風電機卡死,無法正常運轉,進而加速掃風電機的損壞,影響用戶的使用體驗。


3、具有自動校正控制的方法


針對上述客戶誤操作引起的移動空調送風角度改變,造成舒適性變差的問題,本文提供了一種導風葉片轉動的閉環控制系統,通過實時檢測導風葉片實際位置與設定導風葉片位置的誤差,進而校正導風葉片位置的方法。

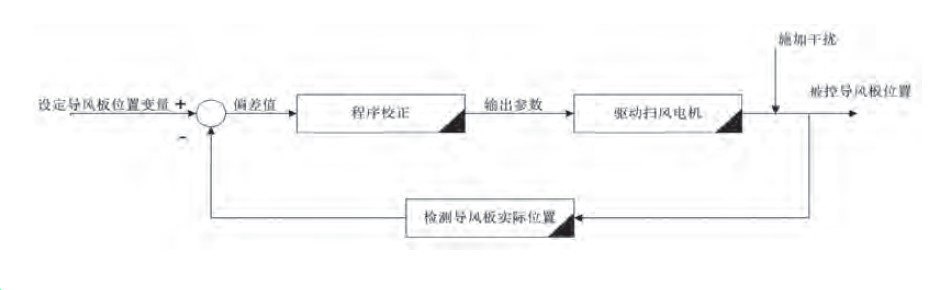

圖1 掃風角度自動校正方塊圖

圖1給出了掃風角度自動校正方塊圖,掃風角度自動校正的基本原理為:上電后,導風葉片復位完成閉合過程;開機,主程序設定的掃風角度、導風葉片實際位置、電位器相應的阻值一一對應,按此設定關系來進行掃風;當外界施加干擾后,導風葉片實際位置偏離,電位器檢測導風葉片位置并給出反饋值,主程序將反饋值與設定導風葉片位置變量值比較后給出偏差值,主程序根據偏差量進行校正,驅動掃風電機調節導風葉片位置,完成校正過程。

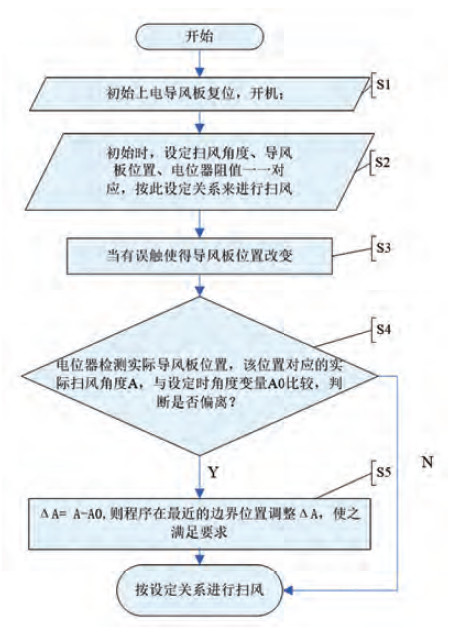

圖2 控制流程圖

其控制流程圖見圖2,具體控制方法包括:

步驟S1:移動空調初始上電,導風葉片復位,接收到開機信號,開機運行;

步驟S2:主程序記錄用戶設定的掃風角度,導風葉片按照程序中設定的位置運行;

步驟 S3:檢測到導風葉片實時位置反饋信號;

步驟S4:判斷用戶設定的導風葉片位置與導風葉片實際位置的角度差異ΔA;

步驟S5:根據設定的導風葉片位置與檢測到的導風葉片實際位置的角度差ΔA,在導風葉片掃到最大或最小兩個邊界位置進行修正,補償兩者的角度差異。


舉例說明主程序如何進行校正:設定掃風電機為步進電機,AD值是檢測電路分壓后芯片探測到的對應電壓轉化的數字量,間接反映的是導風葉片的位置信息。主芯片模擬/數字轉換通道為8位二進制數,檢測電壓對應數字量范圍為0~255°;電位器旋轉一周阻值為0~10KΩ,檢測電路的電源VCC為+5V,分壓電阻R1阻值為1K,電位器阻值為Rx;當導風葉片旋轉時,導風葉片通過齒輪機構帶動電位器一同旋轉,電位器的阻值相應改變,主程序可以檢測到電位器在此位置的AD值,主程序根據檢測到的AD值可以計算出此位置電位器對應的電阻值。


AD=(Rx*255)/(Rx+1000) (1)


Rx=(1000*AD)/(255-AD) (2)


由前述可知,電位器旋轉一周阻值為0~10KΩ,且電位器的阻值與旋轉的角度值為線性關系,由此可以計算出導風葉片實際的旋轉位置A。


A=(Rx/10000)*360 (3)


經過以上公式(1)、(2)、(3),主程序便可以計算出導風葉片實際的角度位置為A,在掃風過程中主程序同步記錄預設角度A0,主程序經過計算可得出導風葉片角度偏差值為:


ΔA=A-A0 (4)


主程序根據ΔA來輸出驅動掃風電機的參數,使得掃風角度得以修正;例如導風葉片預設角度A0為70°,導風葉片實際角度A為90°,可得角度差值ΔA=20°,這樣可以得出掃風角度偏離20°,導風葉片在旋轉到移動空調掃風范圍的最大或最小位置時調整20°,最終使得掃風角度修正,實現了移動空調掃風角度自動校正。


4、檢測電路及控制電路


導風葉片位置檢測電路見圖3,關鍵器件為電位器R2,R2實際為滑動變阻器,不同阻值對應不同的位置,安裝在導風葉片轉軸處;R3為限流電阻,限制電路中異常的浪涌信號對芯片口的沖擊;C1、C2、C3均為濾波作用,分別濾出電路中不同頻段的干擾噪聲,保證主程序檢測的位置信號準確,MCU對應芯片模擬/數字轉換口,可以將電壓信號轉化為AD值,以便程序處理。

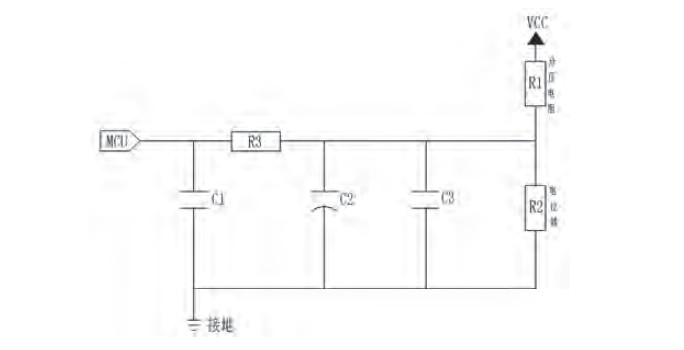

圖3 導風板位置檢測電路


檢測時,不同的位置對應電位器不同的阻值,經過分壓后轉換成主芯片不同的AD值,由主芯片判斷導風葉片實際位置與設定位置的差值后,輸出驅動掃風電機參數校正導風板位置。

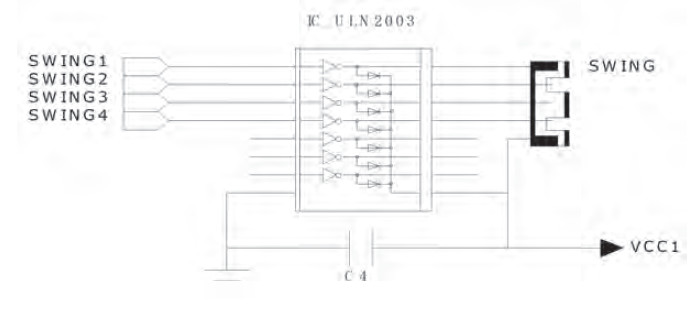

圖4 掃風電機驅動電路


圖4為掃風電機驅動電路,使用四相八拍的驅動方式,四路驅動信號分別為SWING1、SWING2、SWING3、SWING4,分別代表驅動掃風電機的四個I/O口,表1中不同的時刻代表四個I/O是否給驅動信號。


也可以選擇使用集成驅動芯片的驅動掃風電機;由于該步進電機公共端為高電平端,則芯片I/O口輸出的高電平經2003芯片后輸出低電平,與步進電機公共端形成通電回路,驅動步進電機的轉動;由于輸出I/O口的差別,可在芯片輸出端到2003輸入端之間增加上拉電阻、下拉電阻或者限流電阻,具體視情況而定。如圖4所示。


5、實驗驗證及結果


以某一帶掃風功能的移動空調為例,驗證控制方法的有效性,分別在定格掃風以及自動掃風兩種模式下驗證控制方法的有效性;圖5為導風板運動的位置圖,表2為導風板位置對應的掃風角度。


5.1 定格掃風驗證

開機,遙控設定導風板的打開位置為圖5中的L2,待導風板位置到達預設L2位置后,人為施加干擾,將導風板的位置打到0-L1的位置中間,經過修正后發現導風板重新運動到L2的位置,成功消除干擾,驗證結果見表3。

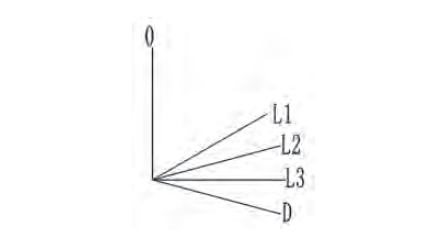

圖5 導風板運動位置圖


5.2 自動掃風驗證

利用遙控器將導風板的掃風:設定為L1~L3之間的區域掃風,待導風板位置打到L1預設位置后,人為施加干擾,將導風板的掃風起始位置打到L1和L2之間,經過修正之后,導風板重新回到L3~L1之間定區域掃風,消除干擾,具體結果見表4。


6、結論

(1)本控制方法實現了當導風板因外界誤觸(人手觸碰等)導致掃風角度偏移時,可監測并校正導風板位置,提高產品掃風角度的穩定性,提高出風方向的準確性,提升用戶體驗。

(2)通過硬件檢測電路反饋導風板位置,通過程序軟件校正掃風角度,實現掃風角度閉環控制。

(3)該控制方法軟件設計方案模塊化獨立、可移植性強,可以廣泛應用于掛壁機、柜機等空調領域。


參考文獻

[1] 王雁平. 步進電機定位控制系統的設計[J]. 現代電子技術.

[2] 余錫存,曹國華. 單片機原理及接口技術[M]. 西安電子科技大學出版社.
