近日，我司榮獲“電線耐干濕電弧試驗儀”專利證書。電線耐干濕電弧試驗儀適用于評估航空用電線絕緣在電弧環境下抗破壞的能力，整機將試驗電源控制與機械切割裝置、滴液裝置有機結合，采用大觸摸屏進行參數化控制；切割裝置由PLC、步進電機系統驅動與控制；電壓、電流、等參數在觸摸屏里顯示，是一臺專業的電線耐電弧測試設備。

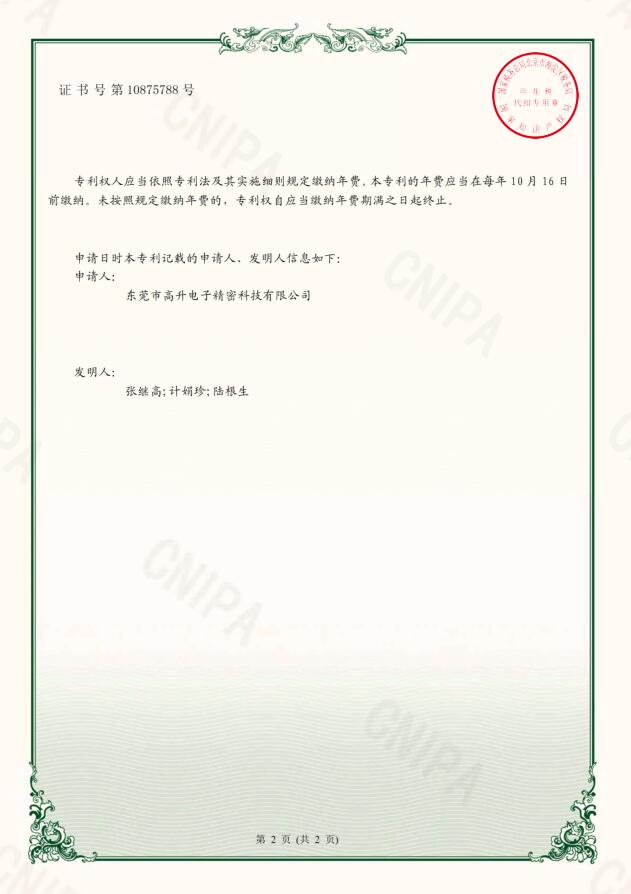

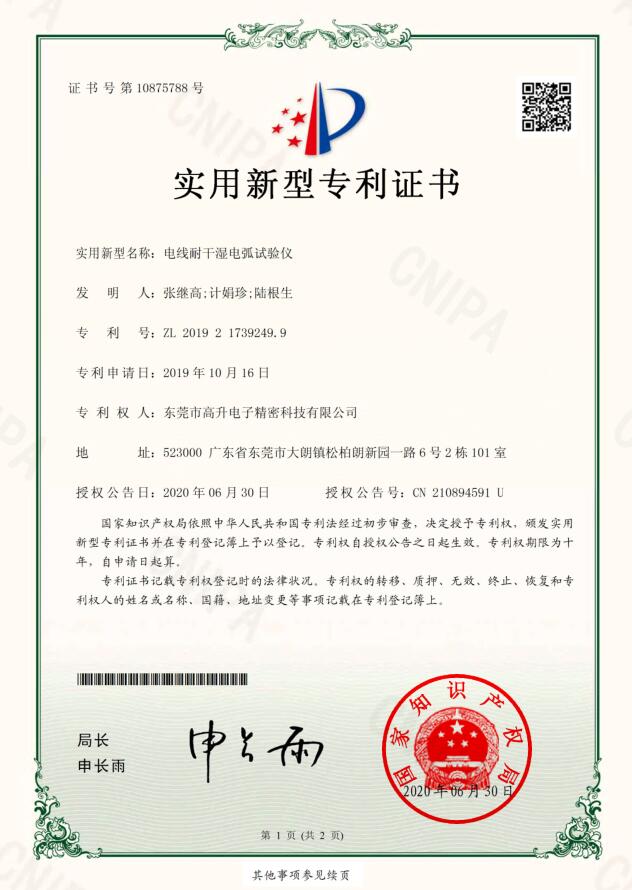

以下為“電線耐干濕電弧試驗儀”專利證書展示：

主要技術參數：

1、設備輸入電源：AC220V/2KW/50Hz；

2、電機參數：輸出電壓3相相電壓108～118V，400±7Hz，功率30KW；

3、負載電流：1A±0.2A

4、同時測試樣品線：7根，5根連接負載，2根無連接負載；

5、電壓分辨率：0.1V，電壓偏差±1％；

6、電流分辨率：0.01A，電流偏差±1％；

7、測試時間：1～99999999S連續可設；

8、斷路器跳脫時間計時：1～99999999S

9、測試方式：干態與濕態；

10、摩擦片運動行程：1～6cm連續可設（標準3.81±0.3cm）；

11、摩擦片運動速度：0.5±0.05cps 一個往返運動；

12、保護電路斷路器：7.5A，5個；

13、短路保護斷路器：30A；

14、滴液速度：100±10mg/分鐘（8～10滴）；

15、摩擦片上下行程可調：0～6cm；

16、摩擦片上加砝碼：250±25g；

17、驅動方式：伺服電機傳動；

18、采用松下PLC+臺灣威綸7寸觸摸屏控制。

設備結構特點：

1、箱體為一體框架式結構，左側為干態抗竄弧測試箱，右側為濕態抗竄弧測試箱，中間位控制操作系統，整機框架為防腐蝕、防靜電噴涂，兩側測試箱工作平臺下均有絕緣板防護，安裝有可觀察測試并可以打開的透明有機罩，安全方便；

2、箱內裝有負載電阻，箱外有發電機組，整機由PLC控制，機箱中部上方的觸摸屏人機操作，箱底裝有剎車腳輪，方便運輸和固定；面板有電流調節裝置；

3、左側為干態抗竄弧測試箱內有6061-T6鋁制的工作臺，，伺服馬達驅動傳動滾柱絲帶動摩擦裝置前后運動，摩擦刀片與刀座用螺絲連接，更換簡單，與升降微調高度的千分尺連接，中間用導軌做自滑機構，可以保證摩擦在試樣上250g的重量，并有裝置與框架機箱連接部分為高強度絕緣板，起到試驗的安全防護；

4、右側為濕態抗竄弧測試箱內有固定試樣的工作臺，并配有可接滴液絕緣滴液凹槽，上部裝有日本進口SMC電磁閥控制的滴液裝置（配有不銹鋼針頭，可調節高度），裝置與框架機箱連接部分為高強度絕緣板，起到試驗的安全防護；

5、整機特征：試樣安裝方便，濕態和干態可同時作業，安全防護等級高，外觀美觀大方。

符合標準：

滿足AS4373D、GJB773航空用電線電纜標準要求。
