一、什么是浪涌測試？
浪涌測試是EMS的一個測試項目，主要測試的是EUT對雷電產生的感應電壓瞬變的抗擾度。因為在EUT的使用過程中，在發生雷電時，在電源線和信號線上可能會產生一個感應的高峰電壓，這個電壓可能會導致EUT性能下降甚至損壞，浪涌測試是通過浪涌信號發生器模擬產生一個尖峰電壓，耦合到電源線和數據線上，觀察EUT在這么大的感應電壓沖擊下是否能正常的工作。
二、浪涌測試標準
GB/T 18595 《一般照明用設備電磁兼容抗擾度》
CISPR 14-2、EN 55014-2 《家用電器、電動工具和類似器具的電磁兼容要求 第2部分：抗擾度》
GB/T 17626.5、IEC 61000-4-5、EN 61000-4-5 《電磁兼容 試驗和測量技術 浪涌（沖擊）抗擾度試驗》
三、浪涌測試如何選擇測試波形？
根據測試標準的規定，浪涌測試主要的波形分別為1.2/50μs（8/20μs）組合波信號和10/700μs（5/320μs）組合波信號。
1. 對通訊網和長距離信號電路端口，推薦采用10/700μs沖擊波。常見電子設備如RJ45，RS232, XDSL, RS485，安防攝像頭等。
2. 對交直流電源端口和短距離信號電路端口，推薦采用1.2/50μs沖擊波。常見電子設備如LED照明設備，基站等。
四、設備端口浪涌測試方法及要求
1. 交流電源口過電壓耐受水平
等級1：差模施加2kV電壓正負各5次無損壞，共模4kV電壓各5次無損壞；
測試波形：1.2/50μs（8/20μs）組合波；
測試方式：按照IEC61000-4-5。
2. 直流電源口過電壓耐受水平
等級1：差模施加1kV電壓正負各5次無損壞，共模2kV電壓各5次無損壞；
等級2：差模施加0.5kV電壓正負各5次無損壞，共模1kV電壓各5次無損壞；
測試波形：1.2/50μs（8/20μs）組合波；
測試方式：按照IEC61000-4-5，等級2為基本要求，若設備未配置防雷器情況，端口耐受等級要求應達到等級1。
3. 信號口過電壓耐受水平（建筑內信號線）
等級1：差模施加2kV電壓正負各5次無損壞，共模4kV電壓各5次無損壞；
等級2：差模施加1kV電壓正負各5次無損壞，共模2kV電壓各5次無損壞；
等級3：差模施加0.5kV電壓正負各5次無損壞，共模1kV電壓各5次無損壞；
測試波形：1.2/50μs（8/20μs）組合波；
測試方式：按照IEC61000-4-5，等級3為基本要求，若走線超過10m，不超過30m，未加防雷器情況，端口耐受等級要求應達到等級1。
4. 信號口過電壓耐受水平（建筑外信號線）
等級1：差模施加4kV電壓正負各5次無損壞，共模4kV電壓各5次無損壞；
等級2：差模施加1kV電壓正負各5次無損壞，共模2kV電壓各5次無損壞；
測試波形：1.2/50μs（8/20μs）組合波；
測試方式：按照IEC61000-4-5，建筑外走線的信號電纜，進入室內應先經過配線架的一級保護；
測試端口的要求是：對設備端口自身測試，應滿足等級2；在信號端口前連接配線架（帶一級保護單元），在配線架前測試，需滿足等級1。

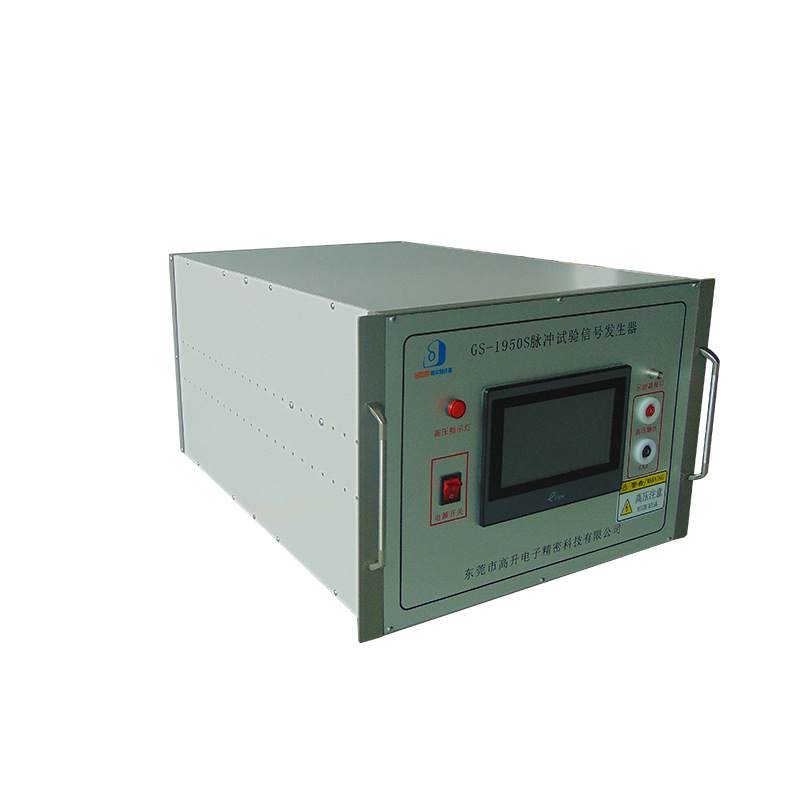

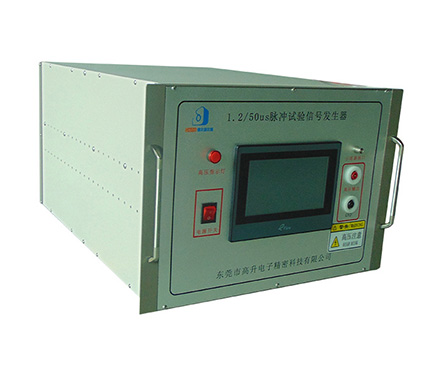

五、Delta德爾塔儀器浪涌脈沖發生器（兩種脈沖信號規格）
