您好！歡迎訪問德爾塔儀器官方網站
gaoshengkeji@163.com
氧指數的定義
在規定的試驗條件下，在氧氮混合氣流中，測定剛好能維持材料燃燒的以體積百分數表示的最低氧濃度。氧指數是用來判斷材料在空氣中與火焰接觸時燃燒的難易程度。
適用范圍
適用于評定均質固體材料、層壓材料、泡沫材料、軟片和薄膜材料等在規定試驗條件下的燃燒性能，其結果不能用于評定材料在實際使用條件下著火的危險性。
 |  |  |
試樣尺寸
| 試樣類型 | 長（mm) | 寬(mm) | 厚(mm) | 用途 |
| Ⅰ | 80~150 | 10±0.5 | 4±0.25 | 用于模塑材料 |
| Ⅱ | 80~150 | 10±0.5 | 10±0.5 | 用于泡沫材料 |
| Ⅲ | 80~150 | 10±0.5 | ≤10.5 | 用于原厚的片材 |
| Ⅳ | 70~150 | 6.5±0.5 | 3±0.25 | 用于電器用模塑料或片材 |
| Ⅴ | 140±5 | 52±0.5 | ≤10.5 | 用于軟片或薄膜等 |
| Ⅵ | 140~200 | 20 | 0.02~0.10 | 用于可卷成筒狀的薄膜材料 |
試驗方法

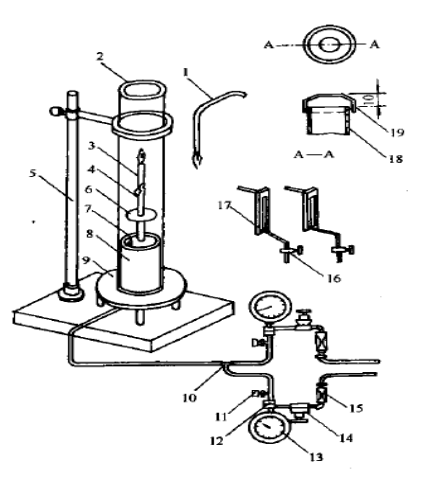

將一個試樣垂直地固定在向上流動的氧、氮混合氣體的透明玻璃燃燒筒中，點燃試樣的頂端，并觀察試樣的燃燒特性，把試驗連續燃燒時間或試樣燃燒強度與給定的判據相比較，通過在不同氧濃度下的一系列試驗，估算氧濃度的最小值。為了與規定的最小氧指數值進行比較，試驗三個試樣，根據判據判定至少兩個試驗樣品熄滅。
檢測內容
| 測試標準 | 樣品尺寸 | 樣品數量 |
| ASTM D2863-13 | 塑料:80~150×10mm, 厚度小于10.5mm 發泡材料:80~150×10×10mm 軟片或軟膜:140×52mm×原厚 薄膜:80~150×50mm×原厚 | 30pcs |
| ISO 4589-2:1996/Amd 1:2005 | ||
| GB/T 2406.2-2009 | ||
| GB/T 18884.3-2015 section3.5.2 | ||
| JIS K7201-2:2007 | ||
| GB/T 8924-2005 | 70~150×6.5mm, 厚度3mm(其他厚度亦可) | |
| GB/T 5454-1997 | 150×58mm×原厚 | 經緯向各取至少30pcs |
相關阻燃測試設備
二維碼（微信公眾號）
二維碼（新浪微博）
關閉返回
