国产麻豆精品视频-国产麻豆精品免费视频-国产麻豆精品免费密入口-国产麻豆精品高清在线播放-国产麻豆精品hdvideoss-国产麻豆精品

拉伸試驗是指在承受軸向拉伸載荷下測定材料特性的試驗方法。利用拉伸試驗得到的數據可以確定材料的彈性極限、伸長率、彈性模量、比例極限、面積縮減量、拉伸強度、屈服點、屈服強度和其它拉伸性能指標。從高溫下進行的拉伸試驗可以得到蠕變數據。

試驗目的

通過對全尺寸或機加工試樣的測試，判斷其抗拉，屈服強度，伸長和收縮率是否符合規定要求。

檢測項目

1)全尺寸軸向拉伸試驗（實物拉伸）

適用范圍：粗牙螺紋M1.6~M39 ; 細牙螺紋M8-P1.0~M39-P3.0

機械性能：最小抗拉強度；保證應力；楔負載；

試驗條件：

必須在10~35℃ （美標為10~38℃ ）條件下進行試驗.如在較高或較低溫度下，機械性能可能不同.必須使用專用夾具。(在低于該環境溫度下產品性能尤其是沖擊韌性可能發生變化)

最小抗拉強度適用于公稱長度L≥2.5d的產品；最低硬度適用于長度L< 2.5d以及其他不能進行拉力試驗（如頭部結構的影響的產品)

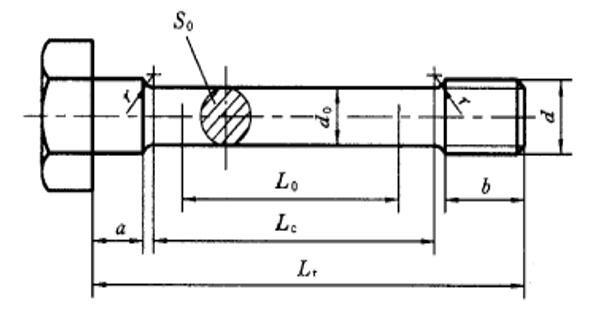

2)加工試樣拉伸試驗

適用范圍：粗牙螺紋M1.6~M39 ; 細牙螺紋M8-P1.0~M39-P3.0

機械性能：抗拉強度；屈服點或規定非比例伸長應力；斷后伸長率；斷面收縮率。

試驗條件：

必須在10~35℃（美標為10~38℃ ）條件下進行試驗.如在較高或較低溫度下，機械性能可能不同.必須使用專用夾具。

試驗注意事項

1.對于4.8，5.8和6.8級（冷成型）的應進行實物拉伸。

2.承受拉力載荷而又未旋合的螺紋長度應大于一倍螺紋直徑。

3.旋入固定機體螺紋長度應大于一倍直徑。

4.斷裂部位應發生在桿部和未旋合的螺紋長度內，不可發生在頭桿結合部。

5.夾頭移動速度不應超過25mm/min。
