国产麻豆精品视频-国产麻豆精品免费视频-国产麻豆精品免费密入口-国产麻豆精品高清在线播放-国产麻豆精品hdvideoss-国产麻豆精品

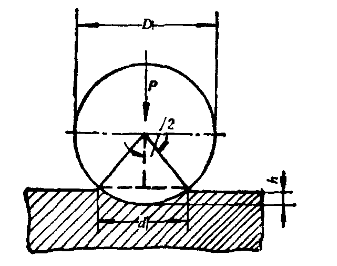

原理

采用金鋼石、鋼球壓頭用試驗力壓入試樣表面，保持規定時間后，卸除試驗力，測量試樣表面壓痕對角線長度，從而得出的值。

檢測目的

檢驗其各項硬度指標是否符合標準

檢測內容	測試范圍	測試裝置圖
微小硬度	HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、HV0.5、HV1、HV2
維氏硬度	HV1、HV2、HV3、HV5、HV10、HV20、HV30
洛氏硬度	HR(150x9.8N)、HR(100X9.8N)、HR (60X9.8N )
布氏硬度	HBS1、HBS2、HBS2.5、HBS5、HBS10

硬度試驗

1.維氏硬度試驗按GB/T 4340.1規定

2.布氏硬度試驗按GB/T 231規定

3.洛氏硬度試驗按GB/T 230規定

測試儀器

布氏硬度計	維氏硬度計	洛氏硬度計

試驗方法

1.常規檢查，螺母硬度應在一個承面上進行，并取間隔為120°的三點硬度平均值作為螺母的硬度值。

2.如有爭議，應通過螺母軸心線的縱向載面上，盡量靠近螺紋大徑處進行。

3.維氏硬度試驗為仲裁試驗，應采用HV30的試驗力。

4.試樣表面應平坦光滑，試驗面應無氧化物及外來污物，尤其不應有油脂。( 注: 維氏硬度試樣表面粗糙度0.4max；小負荷維氏硬度試樣表面粗糙度0.2max；顯微維氏硬度試樣表面粗糙度0.1max )。

5.壓痕中心距試樣邊緣: 鋼制品為壓痕對角線的2.5倍，輕金屬為壓痕對角線的3倍；相鄰壓痕中心間距離：鋼及銅制品為壓痕對角線的3倍，輕金屬鉛及錫制品為壓痕對角線的6倍。對角線長度之差應不超過對角線平均值的5%，如超過應在報告中注明。

6.對維氏硬度和顯微維氏硬度試驗，其壓頭下降速度應不大於0.2mm/S，加力中不應有沖擊及振動。

再回火硬度試驗

目的：檢驗其材料，螺栓、螺釘或螺柱性能的穩定性。

原理：將同一產品按規定的溫度再次進行回火后測其硬度與回火前之差異的一項試驗。

測量方法及要求

1. 測定同一螺栓、螺釘或螺柱試件上再回火試驗前、后三點硬度，其平均值之差不應大于20個維氏硬度值。再回火溫度應達到下圖規定的最低回火溫度低10℃，并保溫30min。

2. 該試驗不是必須進行的,僅適用于有爭議時的仲裁試驗。
