国产麻豆精品视频-国产麻豆精品免费视频-国产麻豆精品免费密入口-国产麻豆精品高清在线播放-国产麻豆精品hdvideoss-国产麻豆精品

螺栓在靜荷重狀態下，經過一時間，外觀上無任何塑性變形。但突然發生脆性破壞之現象稱為延遲性破壞（ 氫脆 ）。

目的

本試驗能評估工藝狀態和技術狀態的差異和變化，確定不同工藝的不同效果，包括鍍前處理和為減少緊固件中的游離氫而進行的鍍后處理(烘烤)。檢驗產品中是否存在游離的氫。

產生氫脆的原因

1. 外在原因：腐蝕環境（海岸地區，工業地區等）、溫度（溫度差很大地區）。

2. 內在原因：螺栓之強度水準, 化學成分,非金屬介在物。

3. 表面處理之影響。

適用范圍

所有鋼制的螺栓、螺釘、螺柱、自攻、鉆尾、自擠釘、螺母、墊圈

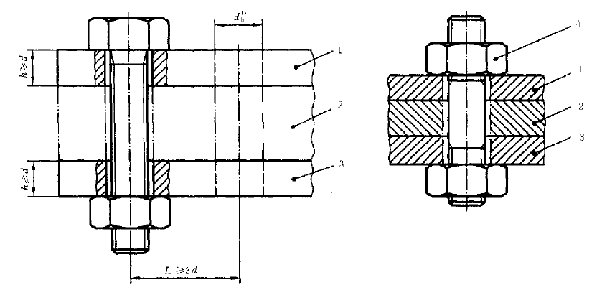

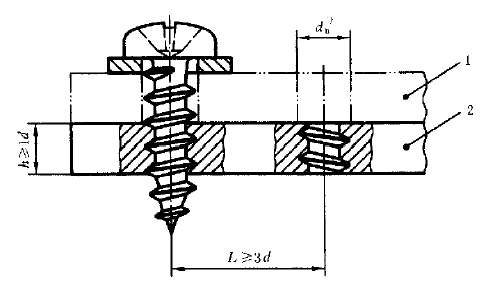

螺栓，螺釘，螺柱適用	自擠，自攻，自鉆自攻螺釘適用

試驗方法

1. 本試驗的溫度范圍為10~35℃。

2. 如試驗在最終制造工序之后，不能超過24h進行，如過24h，查出氫脆的機率會明顯減少。

3. 每批取5PCS試樣測出平均值和最大，最小值之間的差值，取平均值作為擰緊扭矩值。

4. 將試樣擰入夾具中( 擰緊速度:20r/min )； 該試驗應保持48h以上。每隔24h應再次擰緊到初始應力或扭矩。

說明

1. 本試驗僅適用于過程控制，可在任何制造工序之后進行，但并不作為驗收試驗的項目。

2. 本試驗能評估工藝狀態和技術狀態的差異和變化，確定不同工藝的不同效果，包括鍍前處理和為減少緊固件中的游離氫而進行的鍍后處理(烘烤)。

3. 如果試驗在最終制造工序之后，并超過24h以上進行，查出氫脆的機率會明顯減少。所以在正常悄況下，這種試驗不適用于驗收試驗。

4. 對于L< 2.5d 的短螺釘，只用一塊帶有預制螺紋孔的鋼板，螺釘可直接擰人鋼板，不需要使用螺母，而用螺釘頭擰緊。鋼板的性能應與上壓板的相同。

應用標準

ISO 15330-1999 緊固件 檢查氫脆用預載荷試驗 平行支承面法

GB/T 3098.17-2000 緊固件機械性能 檢查氫脆用預載荷試驗
