GB 9706.1-2020《醫用電氣設備 第1部分：基本安全和基本性能的通用要求》已于2020年04月09日正式發布，將于2023年05月01日正式實施。
GB 9706.1-2020醫用電氣設備測試清單

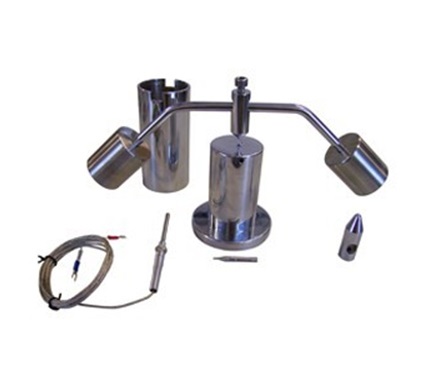

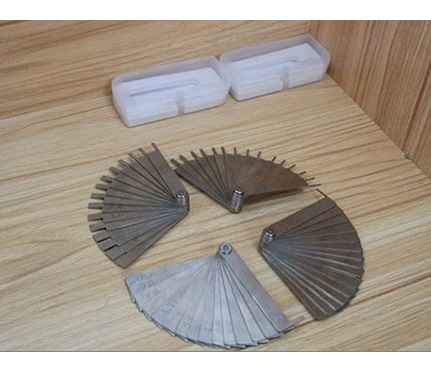

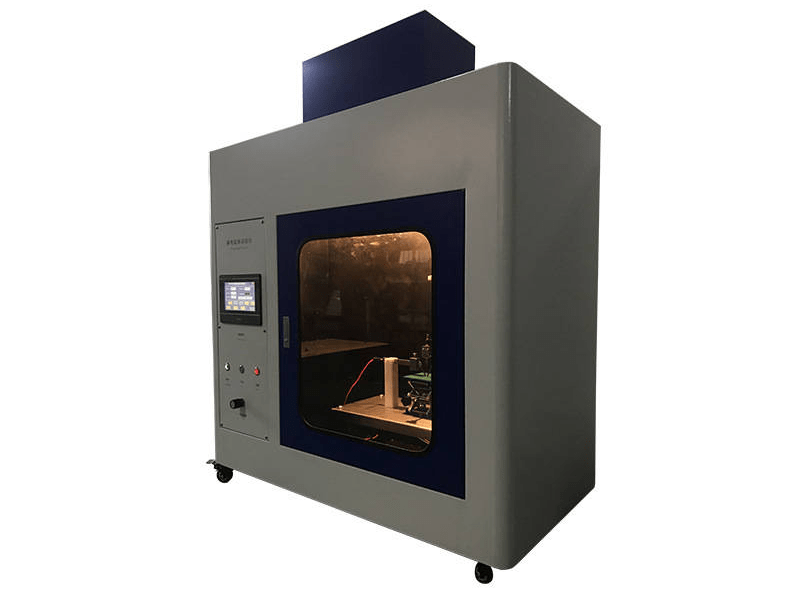

章節 | 測試項 | 測試設備 |
4.11 | 輸入功率 | 功率計、電源 |
5.3 | 環境溫度、濕度和大氣壓 | 溫濕度計、氣壓計 |
5.7 | 潮濕預處理 | 溫濕度箱、秒表 |
5.9.2 | 可觸及部分 | 30N推拉力計、標準試驗指（圖6）、測試勾（圖7） |
7.1.2 | 標記易認性 | 照度計 |
7.1.3 | 標記耐久性 | 蒸餾水、96%乙醇、異丙醇、秒表、擦拭布 |
8.4.2 | 可觸及部分和應用部分 | 示波器、探頭、功率計、LCR、測試針（圖8）、金屬試驗棒（直徑4mm，長度100mm）、10N推拉力計等 |
8.4.3, 8.4.4 | 電壓和能量限值 | 示波器、探頭、LCR |
8.5.5.1 | 除顫防護 | 示波器、探頭、圖9，圖10試驗電路、電源（5KV DC）等 |
8.5.5.2 | 能量減少試驗 | 圖10試驗電路、示波器、探頭等 |
8.6.4 | 阻抗及載流能力 | 接地電阻測試儀（50Hz/60Hz，空載電壓小于6V） |
8.7 | 漏電流和患者輔助電流 | 測試電路（圖13-20）、隔離電壓器、電源、示波器、探頭、模擬人體負載（圖12）或?qū)Ｓ冕t(yī)用泄漏電流測試儀、銅箔等 |
8.8.3 | 電介質強度 | 耐壓測試儀、秒表、電源、銅箔、隔離變壓器等 |
8.8.4.1 a) | 球壓測試 | 高溫箱、球壓試驗裝置、顯微鏡、秒表等 |
8.8.4.2 | 環境應力耐受性 | 高壓高氧橡膠老化測試裝置等 |
8.9 | 爬電距離和電氣間隙 | 示波器、探頭、游標卡尺、千分尺、量規、推拉力計、標準試驗指（圖6）等 |
8.9.1.7 | 材料組分類 | 漏電起痕試驗儀等 |
8.9.3.4 | 熱循環試驗 | 高溫箱、秒表等 |
8.11.3.5 | 電線固定用零件 | 推拉力計（100N Min）、扭矩扳手（0.35Nm Min等 |
8.11.3.6 | 軟電線防護套 | 電源線拉扭試驗機 |
9.4 | 不穩定性的危險（源） | 斜坡、角度儀、推拉力計、秒表、20cm*20cm表面、門檻邊框裝置、提擰把手加載力、硬木板等 |
9.5.2 | 陰極射線管 | 鋼球、液態氮、劃針等 |
9.6.2.1 | 可聽聲能 | A計權聲壓級 |
9.6.3 | 手傳振動 | 測試方法設備測考GB/T 14790.1 |
9.7.5 | 壓力容器 | 液壓試驗裝置 |
9.8 | 支承系統相關的機械危險 | 砝碼、0.1 m2 表面、人體模擬負載、秒表等 |
10.1 | X射線輻射 | 輻射測試儀 |
10.3 | 微波輻射 | 輻射測試儀 |
10.4 | 激光器 | 測試方法設備參考GB 7247.1-2012 |
11.1 | 設備的超溫 | 溫度記錄儀、熱電偶、4線電阻單元、測試角、電源、溫度記錄儀等 |
11.2 | 防火 | 火花點燃試驗裝置、氧氣分析儀等 |
11.3 | 設備防火外殼的結構要求 | 測試方法設備參考GB/T 5169.16 |
11.6.2 | 溢流 | 角度儀。斜坡、秒表、耐壓測試儀等 |
11.6.3 | 潑灑 | 秒表、量杯 |
11.6.5 | 水或顆粒物質侵入 | 測試方法設備參考GB/T 4208 |
11.6.6 | 清洗和消毒 | 耐壓測試儀，泄漏電流測試儀 |
11.6.7 | 滅菌 | 耐壓測試儀，泄漏電流測試儀 |
13 | 設備危險情況和故障狀態 | 秒表、功率計、溫度記錄儀、熱電偶、四線電阻單元、棉布等 |
15.3 | 機械強度 | 推拉力計（250N Min）、直徑為30mm的圓形平面、鋼球、50mm厚硬木板、40mm臺階、硬木門框、循環風箱等 |
15.4.2 | 溫度和過載控制裝置 | 符合要求的PTC |
15.4.3.4 | 鋰電池 | 測試方法設備參考GB/T 28164，GB 8897.4 |
15.4.6 | 設備控制器的操作部件 | 推拉力計（100N Min）、扭矩扳手（6Nm Min）、秒表等 |
15.4.7 | 有電線連接的手持式和腳踏式控制裝置 | 推拉力計（1350N Min）、直徑30mm的平面、秒表等 |
15.4.7.3 | 進液 | 測試方法設備參考GB/T 4208 |
15.5.1.1 | 變壓器 | 繞組測試儀、溫度記錄儀、熱電偶、負載等 |
15.5.2 | 電介質強度 | 高頻率耐壓測試儀、秒表等 |
16.6 | 漏電流 | 測試電路（圖13-20）、隔離電壓器、電源、示波器、探頭、模擬人體負載（圖12）或?qū)Ｓ冕t(yī)用泄漏電流測試儀、銅箔等 |
A 10.4 | 激光器 | 測試方法設備參考GB 7247.1-2012 |
G | 對易燃麻醉混合氣點燃危險（源）的防護 | 參考標準G章節 |
G.4.3 | 靜電預防 | 測試方法設備參考GB/T 2439,GB/T 11210,GB/T 2941 |
L | 系統的組合 | 參考標準L章節 |
二、GB 9706.1電氣安全檢驗實驗室部分設備要求
Delta德爾塔儀器專注于研發設計、制造各種醫用電器設備（IEC/EN 60601系列，GB 9706.1系列，UL1993）進行功率測試，電氣強度測試，發熱試驗，絕緣電阻測試，泄漏電流測試，標簽測試，沖擊測試，電源線測試，扭力測試，推拉力測試，電氣連接和機械固定，防電擊保護測試，爬電距離和電氣間隙，防火阻燃測試，放電測試，保護裝置測試，穩定性測試，可接觸性測試，開關測試，異常操作和故障條件測試，潮濕處理，接地電阻測試，外殼防護測試等測試項目的檢測設備的提供。
GB 9706.1-2020醫用測試設備舉例說明
1、空氣袋壽命測試工裝
符合GB9706.1-2020（IEC60601-1）第9.7.6項壓力控制器耐久壽命測試，在額定載荷下運行100,000個工作循環 (空氣袋）。
2、腳踏壽命工裝
符合GB9706.1-2020（IEC60601-1）、YY1057-2016醫用腳踏開關通用技術條件第4.1.1及5.1.4.1項標準要求。
3、人體重量模型
本設備符合符合GB 9706.1-2020（iec60601-1:2012)中9.8.3.3來自人體重量的動載荷標準條款要求；用于醫療設備的人體坐上去的沖擊試驗；需采用電升降方式。本設備采用渦輪蝸桿電動升降機帶動不銹鋼配重槽升降調整高度，沖擊高度150mm， 人體配重模型：采用不銹鋼配重槽，底部硬泡沫材料，配重采用鋼珠。
4、人體重量靜力工裝
本設備符合GB9706.1-2020（IEC60601-1-2012）中15.4.7.1條及YY1057-2016醫用腳踏開關通用技術條件第5.1.3.1項標準要求中對腳踏控制裝置施加1350N的作用力達1min，來檢驗是否符合來自人體重量的靜載荷條款要求；用于腳踏開關加載力試驗；需采用電機++絲桿+力傳感器加載方式，力值數顯。力傳感器與壓板之間加一個萬向關節連接。
5、醫用設備提手加載裝置
本設備符合GB 9706.1-2020標準第9.4.4條把手和其它提拎裝置規定，可攜帶式醫用設備上的提拎把手或手柄，及其固定用零件應承受等于設備重量4倍的力，以確保設備有足夠的機械強度。設備采用電機帶動T型絲桿提升施加拉力，拉力傳感器讀取實時拉力，勻速施力然后保持，PLC控制，觸摸屏設置參數，操作方便簡捷。

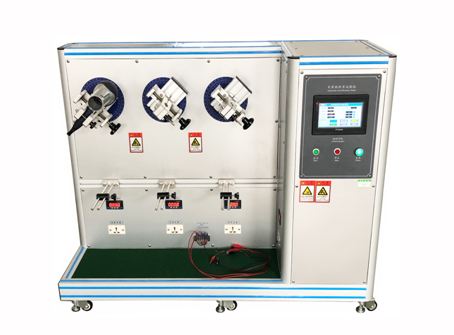

6、電源線拉扭試驗機
電源線拉扭試驗機根據GB9706.1-2020（IEC60601-1-2012）中8.11.3.5中條款電線要經受對其護套動作25次拉動，拉力應施于最不利的方向，但不要猛拉，每次拉1s時間。緊接著，電線還要承受表18中扭矩達1min。同時也滿足 GB7000.1-2015 5.2.10.3、GB4706標準條款試驗要求而設計制造的電源線拉力扭力試驗裝置設備。該設備模擬醫用電氣設備、燈具、家用電器等產品使用過程中，電源線受到的拉力或扭力，考核電源線在拉力、扭力的作用下，絕緣是否受到損害，電源線的連接端是否產生松脫現象。
7、電源線防護套彎曲試驗裝置
本設備符合GB 9706.1-2020,8.11.3.6 標準軟電線防護套要求；用于醫療產品電源線彎曲試驗與向上45度靜態力試驗；需采用伺服電機驅動，角度準確，智能設定，不需機械調節。

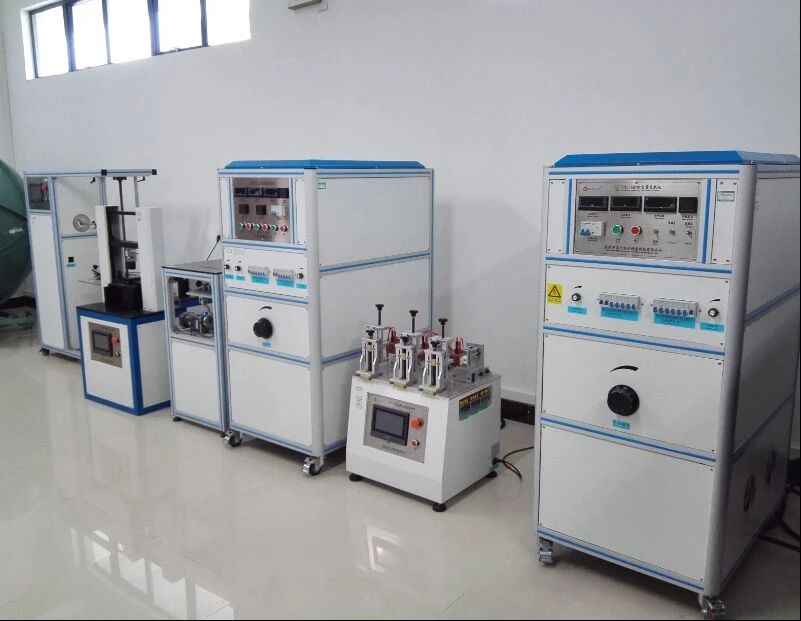

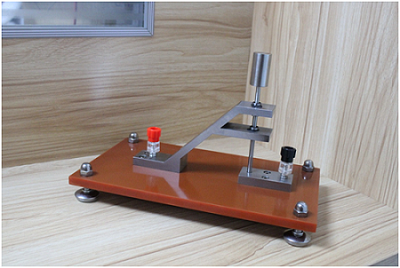

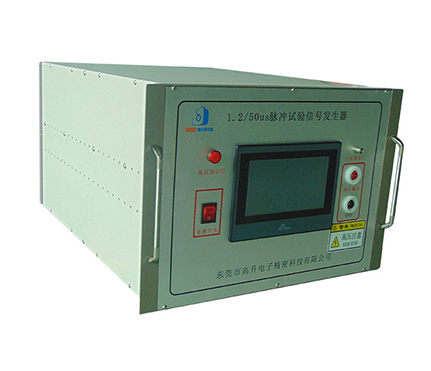

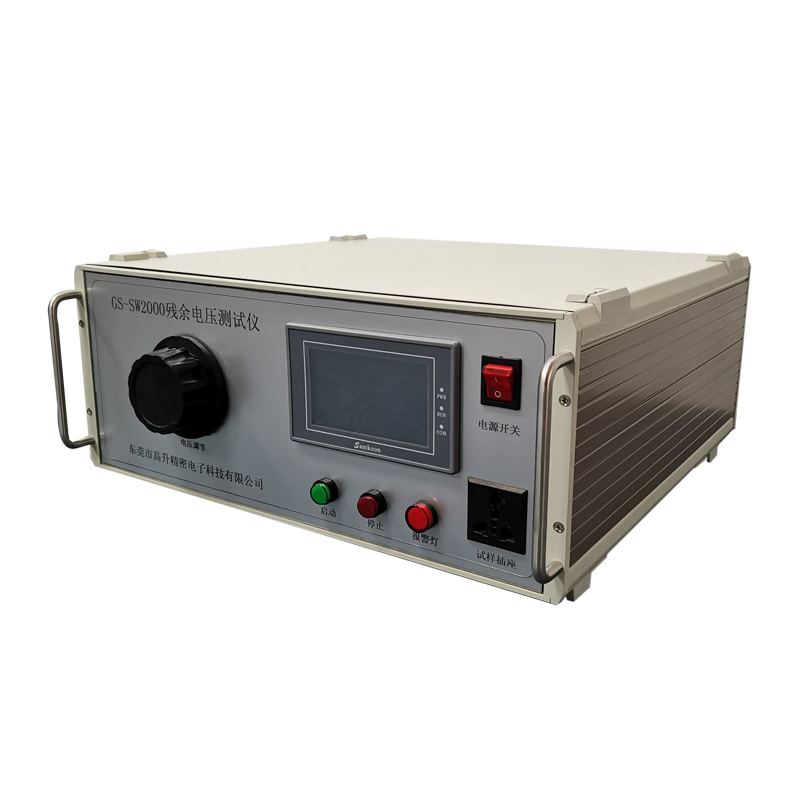

其他GB 9706.1測試項目檢測設備（部分）
