依據GB 4343.1-2018 ，如何正確區分“電網供電器具”和“電池供電器具”？
發表時間:2022-06-07 15:09:22
1、案例問題

GB 4343.1-2018標準已經正式實施兩年，該版本較上一版本（GB 4343.1-2009）新增了定義“電網供電器具”和“電池供電器具”，在30 MHz~1000 MHz頻段范圍，電網供電器具和電池供電器具的評估方法有明顯的不同。含有電池可由電池供電的家用及類似器具都屬于電池供電器具嗎？該如何正確區分？


2、標準條款

3.25 電池供電器具 battery-operated appliance

僅由電池供電，且無論直接或通過供電設備連接到電網都不能執行其預期功能的器具。

注1：玩具不認為是器具。

注2：能夠充電但在充電期間不能執行其預期功能的器具被認為是電池供電器具。

3.26 電網供電器具 mains-operated appliance

除電池供電器具外的所有器具。

注：玩具不認為是器具。

4.1.2  頻率范圍為30 MHz~1000 MHz

4.1.2.3 限值的應用

4.1.2.3.1 通用要求

本條款描述了所有器具限值的應用(見圖10)。

裝有半導體裝置的調節控制器、電圍欄激勵器、整流器、電池充電器和變換器等,如果不包含任何高于9kHz的時鐘頻率,則在30MHz~1000MHz的頻段內不規定限值。

4.1.2.3.2 電網供電器具

按照方法a)或b),評估受試設備在30 MHz~1000 MHz頻段內的發射,參見圖10:

a) 在30MHz~300MHz的頻段內,除電動工具外的任何器具應符合表2a第2欄和第3欄的限值。對電動工具,其特定限值按電動機的額定功率由表2a第4欄至第9欄給出，任何加熱裝置的功率(例如塑料焊接吹風機的加熱功率)除外。

如同時滿足以下條件1)和2) ,則認為器具在300 MHz~1000 MHz頻段內符合要求。

1) 受試設備的所有發射值應低于應用限值(表2a)減去相應裕量(表2b)；

2) 最大時鐘頻率應小于30MHz。

如不滿足條件1)或2)的任一條,則應進行300 MHz~1000 MHz頻段的輻射測量,采用表3中該頻段限值。在上述情況下,30 MHz~300 MHz頻段應符合表2a的限值。

b)符合表3限值。除了TEM波導法僅用于不打算連接外部電纜的電池供電器具,制造商可以選擇表3提及的任一測量方法(見表3腳注c)。

測試報告應注明采用的測量方法和限值。

4.1.2.3.3 電池供電器具

對所有電池供電器具,在30 MHz~1000 MHz頻段內,適用表3的限值(見圖11)。除了TEM波導僅用于不打算連接外部電纜的電池供電器具,制造商可以選擇表3的任一測量方法。

測試報告應注明采用的測量方法和限值。如果電池供電器具不含有源電子線路或電動機，則不需要測量，即認為滿足要求。

注:有源電子線路的例子包括含有晶體管、晶閘管和繼電器的電路。以通過手動開關連接到電池的LED為例，當電流僅通過一個電阻或工作在線性區的晶體管進行限定時，則該LED不是有源電子電路;當電流通過晶體管進行脈沖調制時，則該LED是有源開關電路。


圖10  30 MHz～1 000 MHz頻段電網供電器具發射測試流程圖


圖11  30 MHz～1 000 MHz頻段電池供電器具發射測試流程圖

3、案例分析

筆者以家用電動剃須刀為例分析，將市面上常見的電動剃須刀分成以下四種：

第一種，使用干電池供電，電量耗盡后需更換電池。按照標準3.25定義，屬于典型的電池供電器具，在30 MHz~1000 MHz頻段范圍，按照4.1.2.3.3 電池供電器具所述方法評估，流程參見標準圖11。

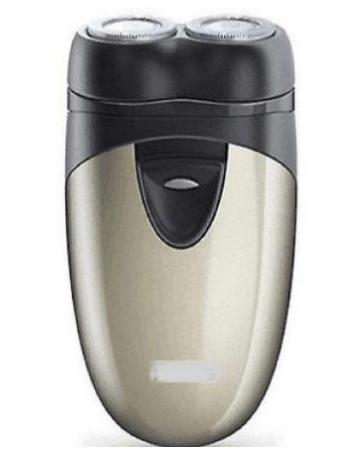

圖1 第一種剃須刀的典型外觀
（圖片來源于網絡）

第二種，可充電剃須刀，內置電池，銷售時帶有電源適配器，電池電量耗盡后，可通過適配器接入電網對電池充電以恢復電量。充電時剃須刀不能執行預期剃須功能。按照3.25定義，屬于電池供電器具，在30 MHz~1000 MHz頻段范圍，按照4.1.2.3.3 電池供電器具所述方法評估，流程參見標準圖11。

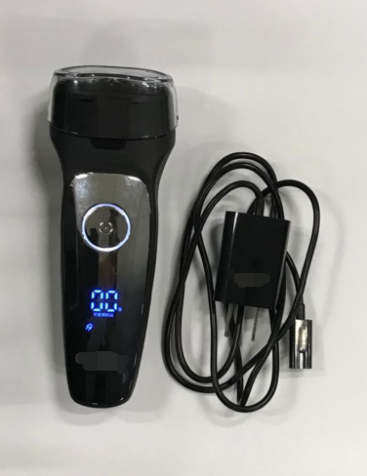

圖2 第二種剃須刀的典型外觀
（圖片來源于實拍）


第三種，可充電剃須刀，內置電池，銷售時帶有電源適配器，電池電量耗盡后，可通過適配器接入電網對電池充電以恢復電量，適配器連入電網同時可以為剃須刀內電機供電，即充電同時也可以執行預期剃須功能。按照3.25定義不屬于電池供電器具，按照定義3.26屬于電網供電器具，在30 MHz~1000 MHz頻段范圍，按照4.1.2.3.2電網供電器具所述方法a)或b)進行評估，流程參見標準圖10。


圖3 第三種剃須刀的典型外觀
（圖片來源于實拍）

第四種，可充電剃須刀，內置電池，銷售時不帶電源適配器，僅帶有一根USB電源線，其USB端可以連接適用的電源適配器等供電設備。此種剃須刀應分情況評估，電池電量耗盡后，當其通過供電設備連接到電網，不能執行其預期剃須功能的，根據3.25定義，屬于電池供電器具，在30 MHz~1000 MHz頻段范圍，按照4.1.2.3.3 電池供電器具所述方法評估，流程參見標準圖11；當其通過供電設備連接到電網，能執行其預期剃須功能的，屬于電網供電器具。在30 MHz~1000 MHz頻段范圍，按照4.1.2.3.2電網供電器具所述方法a)或b)進行評估，流程參見標準圖10。

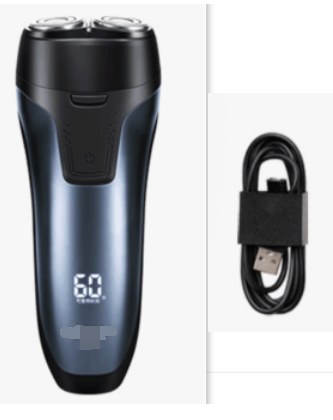

圖4 第四種剃須刀的典型外觀
（圖片來源于網絡）

綜上所述，僅以器具內是否含有電池，是否能通過電池供電均無法有效區分 “電網供電器具”和“電池供電器具”，上述電動剃須刀案例指出含有電池由電池供電的器具也可能是電網供電器具。依據標準，僅由電池供電，且無論直接或通過供電設備連接到電網都不能執行其預期功能的器具是電池供電器具。除電池供電器具外的所有器具均是電網供電器具。

作者：安雪，CVC威凱中心實驗室主任
