家用電器中溫升測試“盡可能靠近測試角的兩邊壁”
發表時間:2022-06-29 14:40:34
一、案例問題

GB 4706.1-2005《家用和類似用途電器的安全第1部分：通用要求》（IEC 60335-1:2004，IDT ）標準11.2條款規定“通常放置在地面上或桌面上使用器具，放在底板上，并盡可能靠近測試角的兩邊壁”。

實際測試中，樣品離測試角兩邊壁到底多少距離?

二、案例分析

筆者個人認為，“盡可能靠近測試角的兩邊壁”就是樣品能靠測試角邊壁多近就靠多近，甚至接觸測試角的邊壁。

示例有：

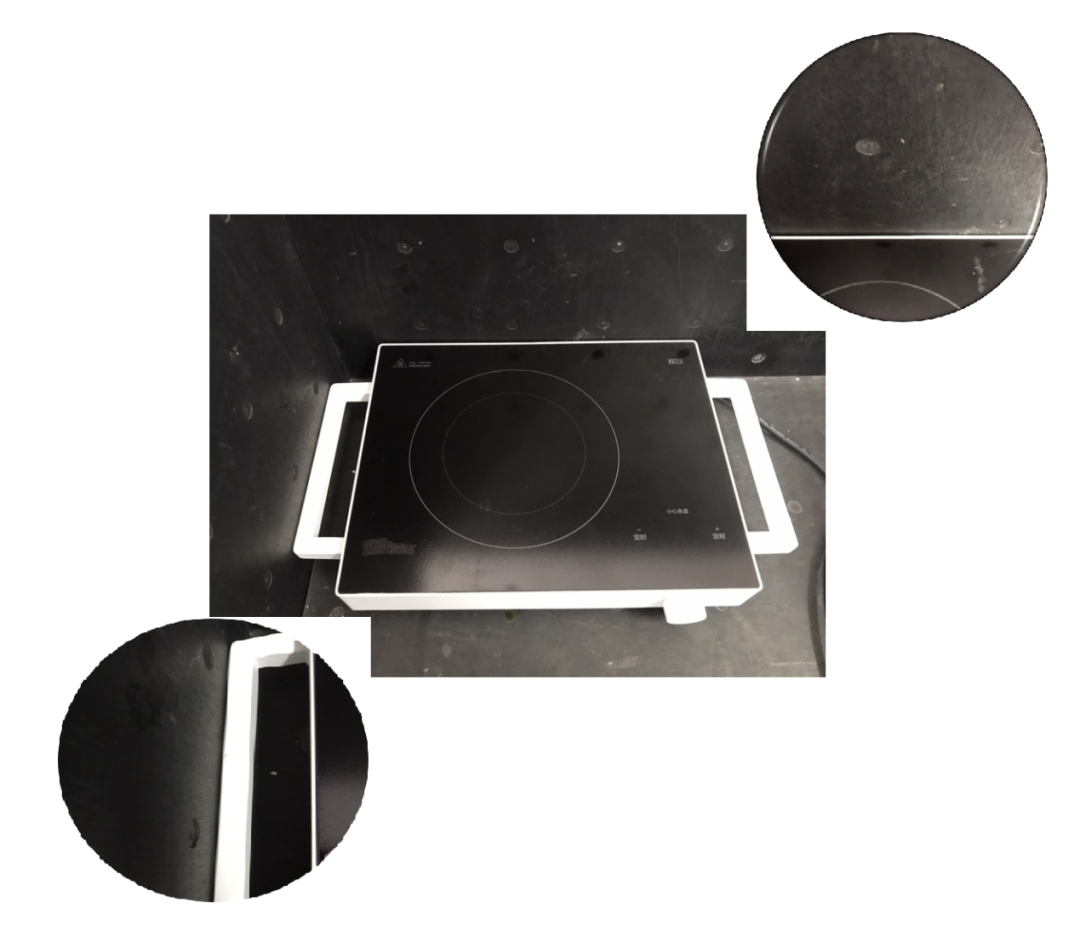

1. 較規則的長方體產品：

圖1 靠近測試角的兩邊壁示例

（圖片來源于實拍）

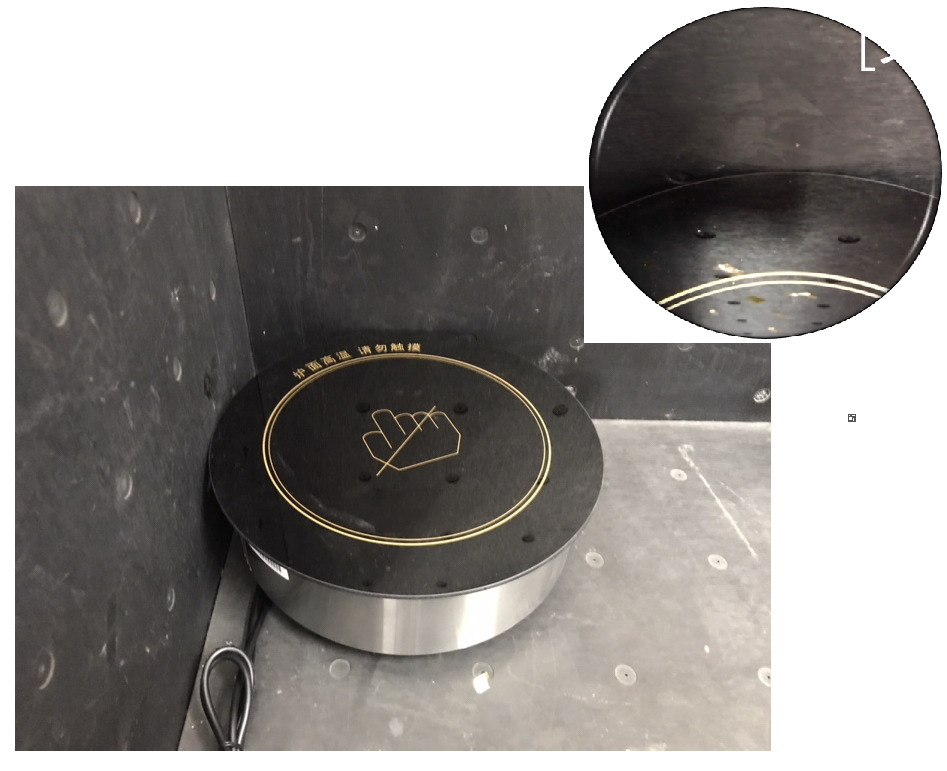

2. 圓柱型產品：

圖2 靠近測試角的兩邊壁示例

（圖片來源于實拍）

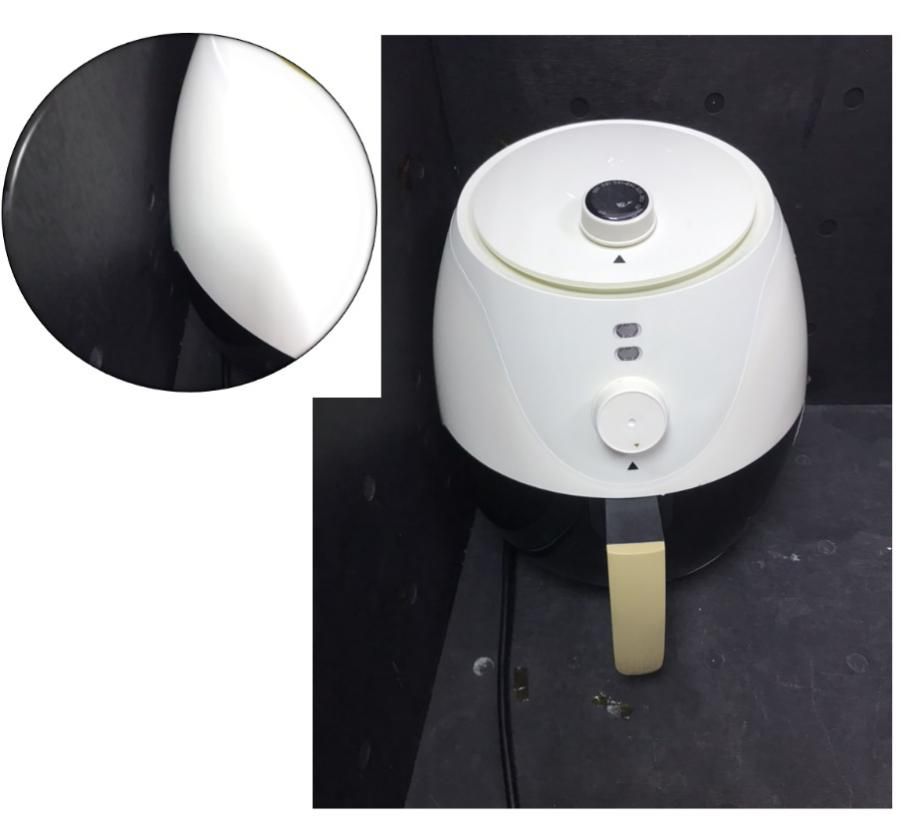

3. 其它形狀產品：

圖3 靠近測試角的兩邊壁示例

（圖片來源于實拍）

綜上所述，“盡可能靠近測試角兩邊壁”意味著測試樣品離測試角邊壁的距離可以是零，直接接觸測試角邊壁。

三、標準條款

GB 4706.1-2005《家用和類似用途電器的安全第1部分：通用要求》（IEC 60335-1:2004，IDT ）標準

11.2 手持式器具，保持其在使用時的正常位置上。

帶有插入插座的插腳的器具，要插入適當的墻壁插座。

嵌裝式器具，按使用說明安裝就位。

其他的電熱器具和其他組合型器具，按下述要求放在測試角上：

——通常放置在地面上或桌面上使用的器具，放在底板上，并盡可能靠近測試角的兩邊壁。

——通常固定在一面墻上使用的器具，參照使用說明，將其固定在測試角內一側邊壁上，并按可能出現的情況靠近另一邊壁，并靠近底板或頂板。

——通常固定在天花板上的器具，參照使用說明，將其固定在測試角的頂板上，并按可能出現的情況靠近兩邊壁。

其他電動器具按如下要求放置：

——通常放置在地面或桌面上使用的器具，放置在一個水平支撐物上。

——通常固定在墻上的器具，固定在一個垂直支撐物上。

——通常固定在天花板上的器具，固定在一個水平支撐物的下邊。

測試角、支撐物和嵌裝式器具的安裝設施，都使用厚度約為20mm的，涂有無光黑漆的膠合板。對于帶有自動卷線盤的器具，將軟線總長度的三分之一拉出。在盡量靠近卷線盤的轂盤，和卷線盤上的最外二層軟線之間來確定軟線護套外表面的溫升。對于自動卷線盤以外的，打算在器具工作時用來存貯部分電源軟線的貯線裝置，其軟線的50 cm不卷入。在最不利的位置上確定軟線被貯部分的溫升。
