金屬旋鈕噴塑的附加絕緣要做刮蹭試驗嗎?
發表時間:2022-07-30 11:09:19
01案例問題

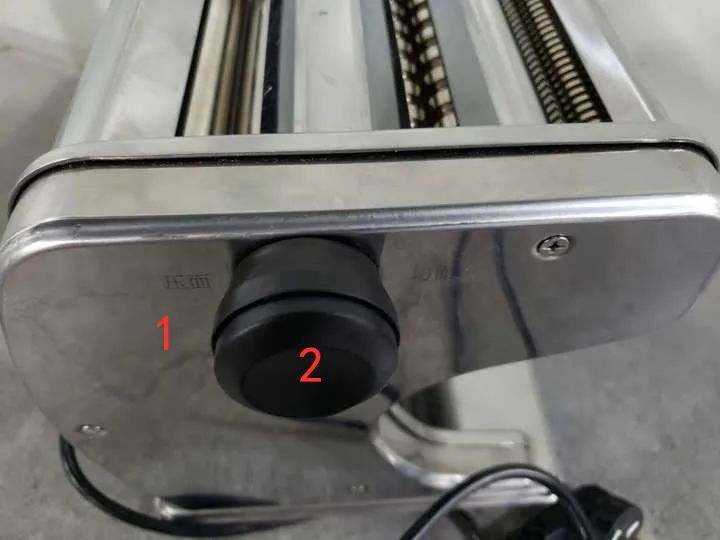

某便攜式Ⅰ類器具廚房機械產品，金屬旋鈕噴塑隔開金屬旋鈕與接地金屬機身，如圖1所示。

注：

1——接地金屬機身

2——表面噴塑金屬旋鈕

圖1  金屬旋鈕噴塑

（實拍圖）

噴塑厚度明顯不夠1?mm，噴塑附加絕緣要做GB?4706.1-2005標準21.2條款刮蹭試驗嗎?對此有不同的觀點：

觀點1：噴塑附加絕緣厚度不夠1?mm，應經受GB?4706.1-2005標準21.2條款刮蹭試驗；

觀點2：此噴塑附加絕緣只需要經受16.3條款電氣強度試驗，無需經受21.2條款刮蹭試驗。

哪一個觀點更合理?

02案例分析

筆者個人認為觀點2更合理，理由如下：

1. GB?4706.1-2005標準22.35條款規定“如果絕緣材料通過了16.3中關于附加絕緣的電氣強度測試，則被認為是足夠的”（標準條款內容詳見下文），并沒有要求符合21.2刮蹭、29爬電距離等條款。

2. 正常情況，帶電部件到接地金屬機身之間的防觸電保護是：

帶電部件～人手之間 = 基本絕緣 + 金屬機身接地

金屬旋鈕雖然與接地金屬機身接觸，但是即便基本絕緣失效，“電”也會通過接地金屬機身回到電源，而不會經金屬旋鈕到人身上。

安規標準考慮安全保護有一定余量，打個比方，建筑工程師設計兩根柱子支撐屋頂，會計算每一根柱子的受力情況再乘以安全系數確定柱子要用多少鋼筋水泥，而電氣工程師設計這兩根柱子是要求其中任意一根柱子拿掉，另一根柱子要能獨立地支撐屋頂。原本Ⅰ類器具有接地就算是防觸電保護措施之一，但是GB?4706.1-2005標準22.35條款還考慮到“便攜式Ⅰ類器具接地系統可能失效”，在基本絕緣失效的情況接地金屬機身也會帶電，所以在使用者會握持的旋鈕部位提高了防觸電的要求：

帶電部件～人手之間 = 基本絕緣 + 金屬機身接地 + 金屬旋鈕表面噴塑附加絕緣

綜上所述，此處金屬旋鈕表面噴塑附加絕緣沒有必要符合“附加絕緣”的全部要求，只要用電氣強度考核即可。

03標準條款

GB?4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》（IEC?60335-1:2004，IDT）標準

21.2 固體絕緣的易觸及部件，應有足夠的強度防止鋒利工具的刺穿。

對絕緣進行下述試驗，以確定其是否合格。如果附加絕緣厚度不少于1 mm，并且加強絕緣厚度不少于2 mm，則不進行該試驗。

絕緣溫度上升到在第 11章測得的溫升。然后，使用堅硬的鋼針對絕緣表面進行刮蹭，其針頭端部為400的圓錐形，尖端圓周半徑為0.25 mm士0.02 mm。針頭保持在與水平面 80°～-85°，施加10 N士0. 5 N的軸向力。針頭沿絕緣表面以大約 20 mm/s的速度滑行，進行刮蹭。要求進行兩行平行的刮蹭，其間要保證留有足夠的空間不致互相影響。其覆蓋長度約達到絕緣總長度的25%。轉90°再進行兩行與之相似的刮蹭，但它們與前兩行刮蹭不可相交。

用圖7所示的試驗指甲以大約10 N的力于已被刮蹭的表面進行試驗，不出現如材料分離之類的進一步損壞。試驗后，絕緣應經受住16.3的電氣強度試驗。

然后，使用堅硬鋼針施加一個30 N士0.5 N的垂直力于絕緣表面的一個未刮蹭部位。以該鋼針為一個電極對絕緣進行16.3的電氣強度試驗。

 22.35對于非Ⅲ類結構，在正常使用中握持或操縱的手柄、操縱桿和旋鈕即使基本絕緣失效，也不應帶電。如果這些手柄、操縱桿或旋鈕是金屬制成的，并且它們的軸或固定裝置在基本絕緣失效的情況下可能帶電，則應該用絕緣材料充分地覆蓋這些部件，或用附加絕緣將其易觸及部分與它們的軸桿或固定裝置隔開。

注：如果絕緣材料通過了16.3中關于附加絕緣的電氣強度測試，則被認為是足夠的。

對駐立式器具，那些非電氣元件的手柄、操縱桿和旋鈕，只要它們與接地端子或接地觸點進行可靠的連接，或用接地的金屬將它們與帶電部件隔開，則本要求不適用。

通過視檢，必要時，通過有關的試驗確定其是否合格。
