GB2099標準適用于戶內或戶外使用的、家用和類似用途的、僅用于交流電、額定電壓在50V以上但不超過440V、額定電流不超過32A、帶或不帶接地觸頭的插頭和固定式或移動式插座，其檢測項目包含插拔力測試，下面為大家講解GB2099插拔力測試。

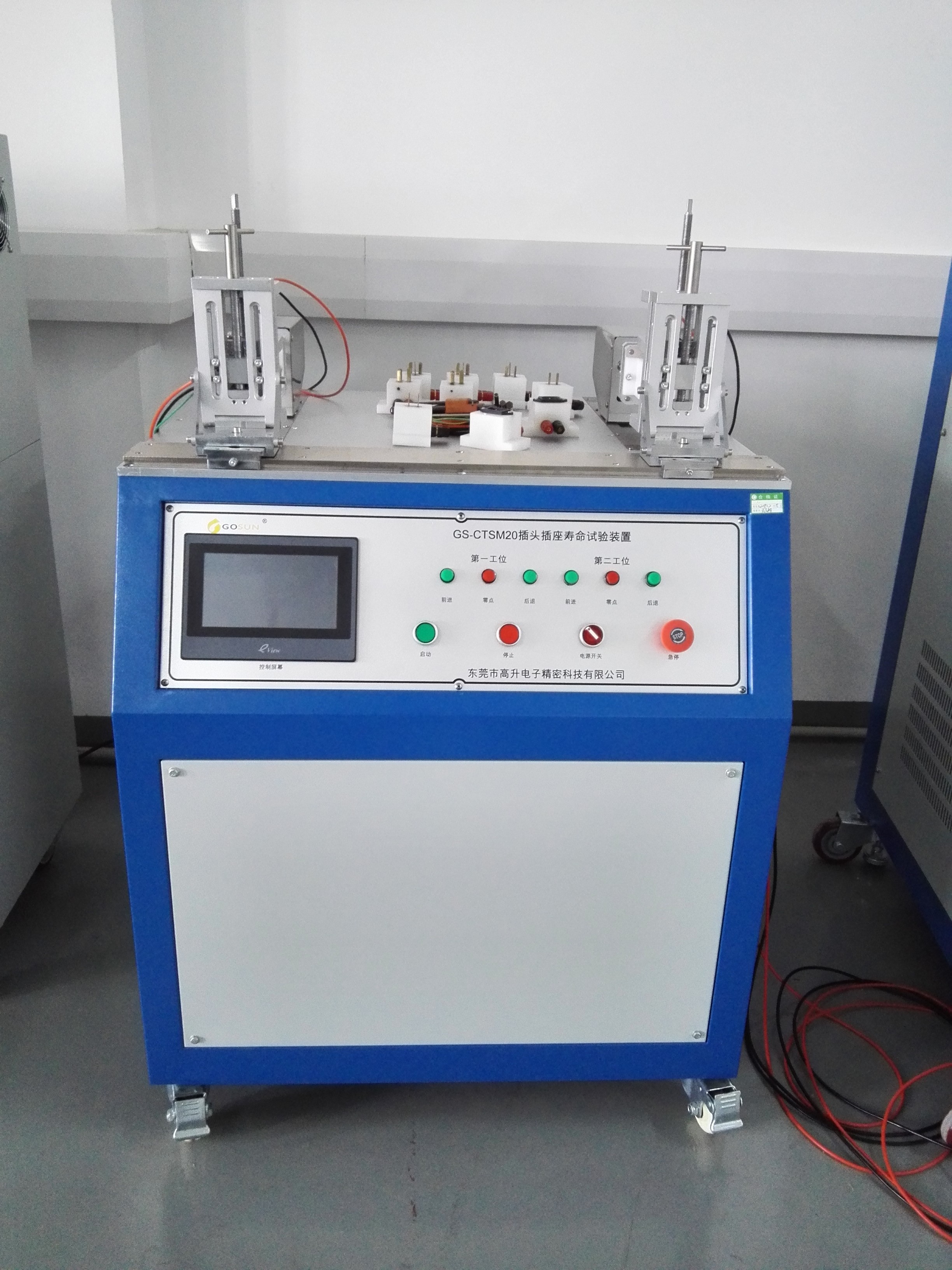

開關插頭插座壽命試驗機

依據標準：GB2099

測試目的：檢測插頭從插座拔出所需要的力是否在規定的范圍之內

測試方法：

1. 大拔出力的測定

將帶有z大尺寸插銷的試驗插頭插入插座，并從插座拔出10次。

將插座固定在試驗裝置的安裝板A上（安裝板可自行用木板制作），使插座的插孔朝下。

將試驗插頭插入插座，用夾緊裝置D將承載主砝碼F和附

加砝碼G的砝碼盤E掛在試驗插頭上。附加砝碼所施加的力應等于表1所示的大拔出力的1/10。（根據表2進行選擇）。

將主砝碼掛在插頭上，掛時不得搖晃。必要時，使附加砝碼從50mm的高度跌落到主砝碼上。

例如10A兩極帶接地的插座大拔出力為50N，那么試驗插頭、夾緊裝置、主砝碼、砝碼盤的合力為45N，附加砝碼為5N，當等于z大拔出力的力施加在插頭時，插頭應脫出插座。如果插頭不脫出，可將附加砝碼從50mm的高度跌落到主砝碼上，插頭應從插座脫出。

2. 小拔出力的測定

a)選擇試驗插銷量規：如果插座能讓不同尺寸 的插銷的插頭插入，應選用相應的小尺寸。

b)用冷的化學脫脂劑，例如：三氯乙烯或石油醚等將插銷的油脂擦掉。

注：使用上述試驗液體時，要采取足夠的預防措施，防止吸入毒氣。

c)將插座固定在裝置上。

d)將試驗插銷量規輕輕插入插座插套中，插座要保持水平狀態，量規則垂直朝下。在30s之內，量規不得從插套里脫落。每個插套應經受此項試驗

測試結果判定

1．施加大拔出力時，插頭從插座脫出，判為合格。

施加大拔出力時，插頭不脫出，可將附加砝碼從50mm高度跌落到主砝碼上，插頭脫出仍判為合格，反之判為不合格。

2．施加小拔出力，在30s內，插銷量規仍留在插座的插套里，判為合格，反之判為不合格。
