對于插頭產品，進行溫升試驗時，插頭插座標準規定將符合圖44尺寸要求的夾緊元件安裝在插頭的插銷上進行溫升測試，標準給出了夾緊元件的安裝位置，熱電偶布點要求以及螺釘的擰緊力矩等，但并未對夾緊元件焊接導線的截面積、導線類型等作出具體規定。

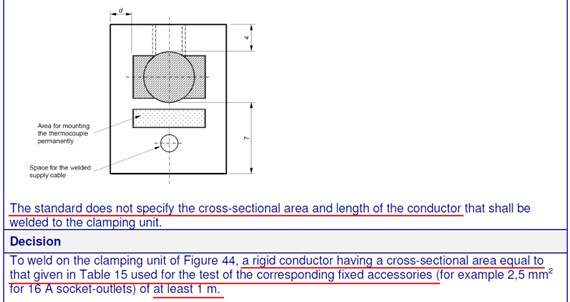

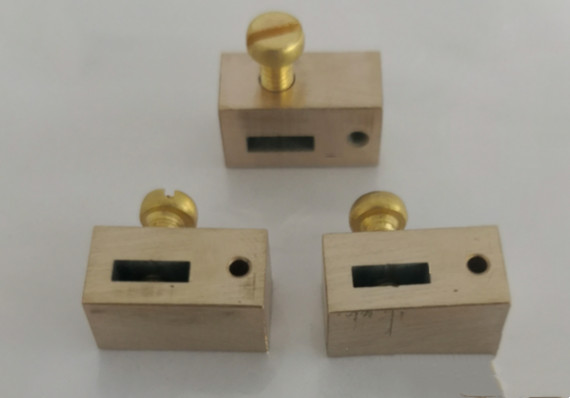

夾緊元件示意圖

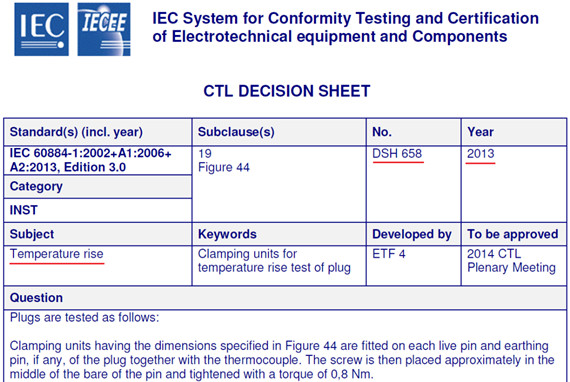

針對上述情況，2013年IEC CTL發布決議（No.DSH 658），對夾緊元件焊接導線的具體參數給出了明確規定，CTL決議內容如下：

決議內容規定圖44中的夾緊元件，其焊接導線的技術要求應和標準表15中給出的固定式電器附件試驗用銅導線的參數一致。例如對于額定電流為16A的插頭，夾緊元件應焊接標稱截面積為2.5mm2的硬導線，且導線長度應至少為1m。

從決議內容也不難看出，插頭溫升用夾緊元件實際是模擬了固定式插座的插套，用夾緊元件來代替實際插座，因此其接線要求理應和固定式插座的接線要求保持一致。

溫升測試儀的主要參數：

溫升測試儀是根據GB/T5059.3-1997、GB2099、GB7251、GB11022、GB11918、GB13140、GB14048、GB15092、GB15287、GB15288、GB16915、GB17465、GB20234.1、UL310、UL498、UL817、UL941、UL1059、IEC60884-1、IEC60309、IEC60998、IEC60669、IEC61058、IEC60439、EIA-364-70等電子連接器的電流和溫度升高測試方法及其他電器附件的有關標準研制而成，可適用于接地電阻測試、器具開關、插頭插座、開關柜、母線排等產品的溫升試驗。具有操作簡便，準確可靠等特點，廣泛用于廠家、質檢和科研部門。也可用于考核電器附件在接上負載電流時其表面發熱情況，電極溫升是否符合標準的要求。

連接器溫升熱循環測試臺主要由恒流源（選配）、電動調壓器、電流變送器、PLC可編程控制器、電流傳感器、升流器、觸摸式人機界面、可移動機箱組成。

連接器溫升熱循環測試臺能夠穩定輸出測試電流，消除由于電源電壓波動、連接導線、試品阻值變化對的測試電流影響，提高測試結果的準確性。該電源具有損耗小、效率高、操作簡便，并且具有完備的控制和檢測功能。觸摸可顯示電流值，測試時間，溫度，以及溫度與時間的曲線，曲線可以隨時查詢。

1、最大負載試驗電壓：DC5V；

2、輸出恒定可調電流：DC 0.50～50.000～500.00A可調(1級）；

3、數字顯示，精度±（0.8%讀數+0.2%量程）；

4、穩定度：1%FS，反映時間小于1S；

5、工作模式：連續/通斷；

6、試驗時間：1～99.99h，帶斷電記憶功能，時間到自動降低電流停機；

7、通斷工作模式：通斷模式通電/斷電時間：1～99.99min/小時；

8、通斷次數：1～9999次，帶斷電記憶功能，次數到自動停機；

9、測溫范圍：0～260℃  精度±0.3%讀數+1℃；分辨率：0.1℃；

10、溫度測量點：8路/16路/24路/48路可選配（包含1點測量環境溫度）；

11、測溫熱電偶：美國歐米伽公司T型30AWG細絲熱電偶，長度3m，共8條；

12、溫度數據采集：由溫度數據采集儀完成，配置RS232通訊接口；

13、溫度掃描速度：1～245S所有通道；

14、溫度數據記錄：由電腦自動完成，配置電腦測試軟件；

15、軟件可設置環境溫度通道，采集數據時可自動減去環境溫度；

16、設備電源：三相AC380V±10% 50Hz，6KVA。
