PCB線路板針焰是燒30s還是15s?
發表時間:2023-03-01 10:57:47
案例問題

PCB線路板針焰是燒30?s還是15?s?

筆者收到一份外來的CB報告要轉國內的CCC認證，在PCB針焰試驗項目如下表所示。


30.2

TABLE: Needle- flame test (NFT)

P

Object/ Part No./ Material

Manufacturer/trademark

Duration of application of test flame (ta); (s)

Ignition of specified layerYes/No

Duration of burning (tb)(s)

Verdict

PCB/ KB-5152

XX  Limited

15

No

10

P

Supplementary information:



NFT not relevant (or applicable) for Parts of material classified as V_0 or V_1


NFT not relevant (or applicable) for Base material of PCBs classified as V_0 or if relevant VTM-0


表格中施加針焰的時間（Duration of application of test flame ）為15?s，是否正確?

案例分析

筆者認為：PCB線路板針焰試驗應該是燒30 s，而不是15?s，而且允許的后燃時間不應超過15?s，而不是30 s。

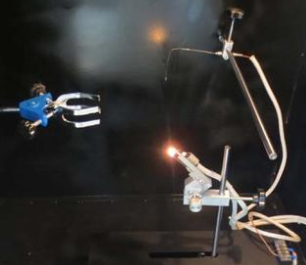

圖 針焰試驗

案例問題中寫報告的人誤解了IEC 60335-1/GB 4706.1標準附錄E中“燃燒持續時間（tb）不應超過 30 s。但對印刷電路板，不應超過 15 s”的規定，誤以為施加針焰的時間就是15?s。

錯誤的：PCB線路板施加針焰15?s，燃燒持續時間不應超過15 s。

正確的：包括PCB線路板的所有材料都施加針焰30 s，對PCB線路板材料燃燒持續時間不應超過15 s，對其他材料燃燒持續時間不應超過30 s。

綜上所述，對于PCB線路板材料來說，針焰試驗過程中“用火焰去燒的時間”（ 施加試驗火焰的持續時間ta）是30 s，撤掉火焰后觀察“火焰繼續燃燒時間/什么時間熄滅” （燃燒持續時間tb），不應超過15?s。

標準條款

GB 4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》（IEC 60335-1:2004，IDT ）標準

30.2.4 對于印刷電路板的基材，進行附錄 E的針焰試驗。將印刷電路板按照正常使用時的方位進行放置，火焰施加于板上正常使用定位時散熱效果最差的邊緣。

 注：試驗可在安裝了元件的電路板上進行。但不考慮元件的著火。

 試驗不進行于：

——19.11.1所述低功率電路的印刷電路板；

—— 下列情況內的印刷電路板：

● 防火或防火星的金屬外殼；

●手持式器具；

●必須用手或腳保持通電的器具；

●連續用手加載的器具；

 ——在試樣不厚于印刷電路板的情況下，按GB/T 5169. 16 (idt IEC 60695-11-10)類別為V-0或V-1的材料。

附 錄 E （規范性附錄）針焰試驗

進行下述修改后，針焰試驗按GB/T 5169. 5（idt IEC 60695-2-2）進行試驗。

5 嚴酷等級

代替：

施加試驗火焰的持續時間為30 s士1 s。

8 試驗程序

8.2 修改：

試樣的排列使得火焰能施加在如圖 1例子所示的水平或垂直邊緣。

8.4修改：

第一段不適用。

增加：

如果可能，則施加火焰離（試樣的）邊角至少 10 mm。

8.5 代替：

試驗在一個試樣上進行。

如果試樣經受不住該試驗，則在另外兩個試樣上重復該試驗，這兩個試樣都應經受住該試驗。

10 試驗結果的評定

燃燒持續時間（tb）不應超過 30 s。但對印刷電路板，不應超過 15 s。
