解讀GB 4706.1-2005耐燃部分標準的重難點都梳理清楚了！
發表時間:2023-03-04 15:11:19
最近收到用戶要求，希望能解讀GB 4706.1 30章中耐燃部分條款。標準解讀前，先要弄清楚以下幾個概念，然后再看GB 4706.1中耐燃章節，就很好理解了。

1、GB/T 5169.11 (IEC 60695-2-11), GWEPT 成品的灼熱絲可燃性

判定標準是灼熱絲移開樣品后，余焰和余灼在30s熄滅，且不引燃鋪底層；

2、GB/T 5169.12 (IEC 60695-2-12), GWFI 材料的灼熱絲可燃性

判定標準是灼熱絲移開樣品后，余焰和余灼在30s熄滅，且不引燃鋪底層，樣品未燒盡；

3、GB/T 5169.13 (IEC 60695-2-13), GWIT 材料的灼熱絲起燃溫度

判定標準是灼熱絲施加過程中和移開樣品后的30s內，起燃時間不超過5s，且樣品未燒盡；

4、材料類別：塑料 HB75、HB、HB40、V-2、V-1、V-0、5VB、5VA

泡沫 HBF、HF-2、HF-1

軟質材料 VTM-0、VTM-1、VTM-2

以上阻燃要求從左到右逐漸升高，也可以理解為右邊類別的阻燃等級優于左邊類別的阻燃等級。

這里要注意的重點是：

1、GWEPT（GB/T 5169.11）是針對成品的測試；

GWFI（GB/T 5169.12）和GWIT（GB/T 5169.13）是針對材料的測試；

2、GWEPT（GB/T 5169.11）和GWFI（GB/T 5169.12）的判定標準基本一致；

注：GWFI（GB/T 5169.12）多了一項樣品未燒盡，因材料的灼熱絲標準測試樣塊尺寸比較大，如果樣品燒盡了，余焰+余灼的時間基本超過30s。

3、GWIT（GB/T 5169.13）雖然判定標準是上面的要求，但最終的結果溫度是滿足判定標準的最高溫度+25℃（或者30℃）才是GWIT的值，注意，GWIT叫起燃溫度，而不是不起燃溫度！例如，灼熱絲750℃時不起燃，775℃時起燃，GWIT的結果是775，而不是750哦，就是因為定義的差異，標準里才出現了部件滿足GB/T5169.11中750℃起燃小于2s的要求，而材料需要滿足GWIT 775要求的差異；這里是比較難理解的地方。

4、選擇材料阻燃類別時，一定要考慮厚度，因為測試厚度會直接影響阻燃類別；當用材料的灼熱絲結果（GWFI和GWIT）代替產品的灼熱絲結果時，也是同樣需要注意材料的測試厚度。這也是標準中提及GB/T5169.12、GB/T5169.13和材料阻燃類別時，會增加“試樣不厚度相關部件”的說明。

弄清楚上面的定義后，再看GB 4706.1：

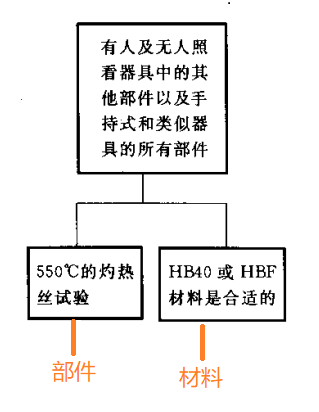

章節30.2.1

非金屬部件需要通過GB/T5169.11（GWEPT）的550℃的灼熱絲測試，如果材料類別滿足HB40以上（HB40、V-2、V-1、V-0、5VB、5VA這些類別）則該部件不用進行550℃的灼熱絲測試。


章節30.2.2

有人看照器具，支撐載流的絕緣部件及周圍3mm范圍內的材料，載流＞0.5A時，部件需要滿足GB/T 5169.11（GWEPT） 750℃；載流≤0.5A時，部件需要滿足GB/T 5169.11（GWEPT） 650℃；

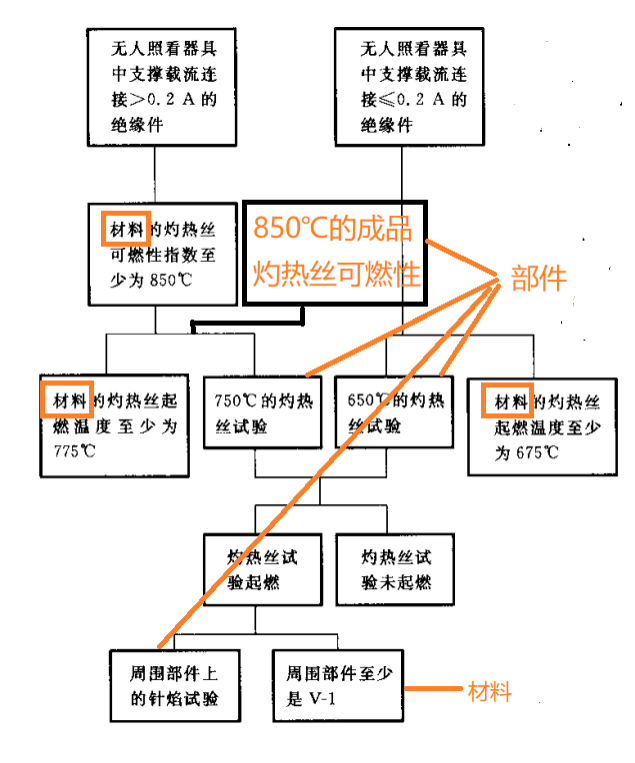

章節30.2.3

30.2.3.1  無人看照器具，載流＞0.2A的支撐絕緣部件，以及連接處3mm范圍內的材料，需要通過850℃的灼熱絲測試，這里的灼熱絲測試可以是GB/T 5169.11的GWEPT，也可以是GB/T5169.12的GWFI，前面分析過這兩測試的判定要求基本一致，只是一個針對成品，一個針對材料。

30.2.3.2 支撐載流的絕緣部件及周圍3mm范圍內的材料，載流＞0.2A時，部件需要滿足GB/T 5169.11（GWEPT） 750℃，起燃時間≤2s的要求；材料需要滿足GB/T 5169.13（GWIT）775℃的要求；載流≤0.2A時，部件需要滿足GB/T 5169.11（GWEPT） 650℃，起燃時間≤2s的要求；材料需要滿足GB/T 5169.13（GWIT）675℃的要求。

如果部件或者材料不能滿足上述要求，則周圍的部件（上方50mm高，20mm直徑）需要經受針焰測試，或者材料滿足V-1等級以上的要求。

注：用擋板屏蔽的部件不用進行針焰測試。


章節30.2.4

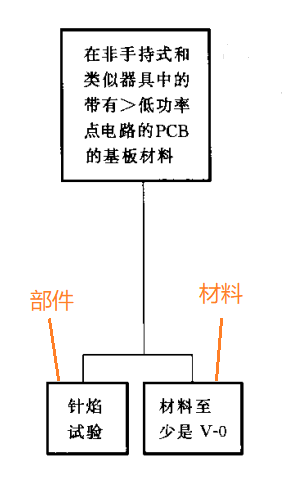

印制線路板，按照附錄E進行針焰測試，注意判定要求修改為：火焰離開后，燃燒時間不應超過15s，不是GB/T5169.5里要求的“燃燒時間不超過30s”。


這里多說一點，有用戶問到，根據GB 4706.1-2005 附錄E，實驗結果的評定規定，是否還需要考慮滴落物引燃鋪底層的情況？需要看回IEC 60335-1中的描述，試驗結果的評定是增加（addition）了判定要求，而不是代替，所以針焰的判定是需要考慮鋪底層被引燃的情況。


看完上面的內容，大家應該又產生一些疑問：為什么有的時候引用GB/T169.11(GWEPT),有時又用GB/T169.12(GWFI),還有的地方兩個都同時引用？當樣品屬于小部件時，還需要進行灼熱絲測試嗎？這些都在IEC 60335-1:2010版中將本部分做了比較完整的補充，感興趣的朋友可以翻看標準。
