1、標準介紹
在我國汽車電子EMC常規測試中用到的比較多的標準如表1所示。
GJB 151B-2013將GJB 151A-97和GJB152A-97兩者的內容進行了整 合，并補充和修改了部分內容，GJB 151B-2013 的測試項目如表2所示。
表1 常用的汽車電子EMC 測試標準
序號 | 標準 | 標準內容 | 試驗項目 |
1 | GB/T 18655-2018 CISPR 25:2016 | 車輛、船和內燃機無線電騷擾特性用于保護車載接收機的限值和測量方法 | 輻射發射 傳導發射 |
2 | GB/T 21437.2-2008 ISO 7637-2:2004 | 道路車輛由傳導和耦合引起的電騷擾第2部分：沿電源線的電瞬態傳導 | 電源線瞬態傳導抗擾度 |
3 | ISO 7637-2:2011 | Road vehicles — Electrical disturbances from conduction and coupling — Part 2: Electrical transient conduction along supply lines only | 電源線瞬態傳導抗擾度 |
4 | GB/T 21437.3-2012 ISO 7637-3:2007 | 道路車輛由傳導和耦合引起的電騷擾第3部分：除電源線外的導線通過容性和感謝耦合的電瞬態發射 | 信號線瞬態傳導抗擾度 |
5 | ISO 7637-3:2016 | Road vehicles — Electrical disturbances from conduction and coupling — Part 3: Electrical transient transmission by capacitive and inductive coupling via lines other than supply lines | 信號線瞬態傳導抗擾度 |
6 | GB/T 17619-1998 | 機動車電子電器組件的電磁輻射抗擾性限值和測量方法 | 電磁輻射抗擾度 |
7 | GB/T 33014.2-2016 ISO 11452-2:2004 | 道路車輛電氣電子部件對窄帶輻射電磁能的抗擾性試驗方法第2部分：電波暗室法 | 射頻輻射抗擾度 |
8 | GB/T 33014.4-2016 ISO 11452-4:2011 | 道路車輛電氣電子部件對窄帶輻射電磁能的抗擾性試驗方法第4部分：大電流注入(BCI)法 | 大電流注入法(BCI) |
9 | ISO 11452-8:2015 | Road vehicles — Component test methods for electrical disturbances from narrowband radiated electromagnetic energy — Part 8: Immunity to magnetic fields | 低頻磁場抗擾度 |
10 | GB/T 19951-2019 | 道路車輛電氣電子部件對靜電放電抗擾性的試驗方法 | 靜電放電抗擾度 |
11 | ISO-10605 | Road vehicles — Test methods for electrical disturbances from electrostatic discharge | 靜電放電抗擾度 |
表2 GJB 151B-2013測試項目
序號 | 測試項目 | 測試內容 |
1 | CE101 | 25Hz~10kHz電源線傳導發射 |
2 | CE102 | 10kHz~10MHz電源線傳導發射 |
3 | CE106 | 10kHz~40GHz天線端子傳導發射 |
4 | CE107 | 電源線尖峰信號(時域)傳導發射 |
5 | CS101 | 25Hz~150kHz電源線傳導敏感度 |
6 | CS102 | 25Hz~50kHz地線傳導敏感度 |
7 | CS103 | 15kHz~10GHz天線端口互調傳導敏感度 |
8 | CS104 | 25Hz~20GHz天線端口無用信號抑制傳導敏感度 |
9 | CS105 | 25Hz~20GHz天線端口交調傳導敏感度 |
10 | CS106 | 電源線尖峰信號傳導敏感度 |
11 | CS109 | 50Hz~100kHz殼體電流傳導敏感度 |
12 | CS112 | 靜電放電敏感度 |
13 | CS114 | 4kHz~400MHz電纜束注入傳導敏感度 |
14 | CS115 | 電纜束注入脈沖激勵傳導敏感度 |
15 | CS116 | 10kHz~100MHz電纜和電源線阻尼正弦瞬變傳導敏感度 |
16 | RE101 | 25Hz~100kHz磁場輻射發射 |
17 | RE102 | 10kHz~18GHz電場輻射發射 |
18 | RE103 | 10kHz~40GHz天線諧波和亂真輸出輻射發射 |
19 | RS101 | 25Hz~100kHz磁場輻射敏感度 |
20 | RS103 | 10kHz~40GHz電場輻射敏感度 |
21 | RS105 | 瞬變電磁場輻射敏感度 |
2、常用試驗項目比較
以下為幾個常用的汽車電子EMC試驗項目與GJB151B-2013中的對應項目的差異介紹。
2.1 GB/T 18655零部件/模塊傳導騷擾(電流法)與GJB 151B-2013 CE101的差異
表3
試驗項目 | GB/T 18655 零部件/模塊傳導騷擾（電流法） | GJB 151B-2013 CE101 電源線傳導發射 |
測試線束 | 電源線、控制線與信號線 | 設備電源線包括回線 |
測試頻率 | 0.15MHz~245MHz | 25Hz~10kHz |
限值 | 根據不同頻率范圍規定分段限值，按不同等級分為Level 1~ Level 5 | 根據不同平臺，適用于潛艇、水面艦船和潛艇、海軍飛機、陸軍飛機等，根據不同的負載電流、輸入功率、EUT額定電壓等選擇不同的限值。 |
主要測試設備 | 接收機、電流探頭、阻抗穩定網絡等 | 接收機、電流探頭、阻抗穩定網絡等 |
檢波方式 | PK、QP、AV | PK |
電流探頭位置 | 距離EUT50mm和750mm | 距離LISN 50mm |
2.2 GB/T 18655零部件/模塊傳導騷擾(電壓法)與GJB 151B-2013 CE102的差異
表4
試驗項目 | GB/T 18655 零部件/模塊傳導騷擾（電壓法） | GJB 151B-2013 CE102 電源線傳導發射 |
測試線束 | 正極電源線和電源回線 | 設備電源線包括回線 |
測試頻率 | 0.15MHz~108MHz | 10kHz~10 MHz |
限值 | 根據不同頻率范圍規定分段限值，按不同等級分為Level 1~ Level 5 | 根據EUT額定電壓選擇不同的限值。 |
主要測試設備 | 接收機、阻抗穩定網絡等 | 接收機、阻抗穩定網絡、20dB衰減器等 |
檢波方式 | PK、QP、AV | PK |
2.3 GB/T 18655輻射騷擾與GJB 151B-2013 RE102的差異
表5
試驗項目 | GB/T 18655 零部件/模塊輻射騷擾 | GJB 151B-2013 RE102 電場輻射發射 |
測試頻率 | 0.15MHz~2.5 GHz | 10kHz~18 GHz |
限值 | 根據不同頻率范圍規定分段限值，按不同等級分為Level 1~ Level 5 | 根據不同平臺，適用于潛艇、水面艦船、飛機和空間系統、地面等限值不同。 |
主要測試設備 | 接收機、桿天線、雙錐天線、對數周期天線、喇叭天線等 | 接收機、桿天線、雙錐天線、雙脊喇叭天線等 |
檢波方式 | PK、QP、AV | PK |
天線極化方向 | 30MHz以下使用桿天線：垂直極化 30MHz以上：水平極化、垂直極化 | 30MHz以下使用桿天線：垂直極化 30MHz以上：水平極化、垂直極化 |
2.4 ISO 11452-4大電流注入(BCI)與GJB 151B-2013 CS114的差異
表6
試驗項目 | ISO 11452-4 大電流注入法（BCI） | GJB 151B-2013 CS 114 電纜束注入傳導敏感度 |
測試頻率 | 1MHz~400 MHz | 4kHz~400 MHz |
測試方法 | 閉環法，替代法 | 閉環法 |
測試位置 | 閉環法：注入探頭距EUT 900mm（±10mm）處 替代法：注入探頭與EUT連接器之間的距離分別為150±50mm、450±50mm、750±50mm | 監測探頭距離EUT連接器5cm；注入探頭距監測探頭5cm |
干擾信號類型 | CW AM 調制；調制頻率1kHz，調制幅度80% | PM調制，調制頻率1kHz，占空比50% |
測試線束 | 電源線和信號線 | 電源線和信號線 |
限值 | 根據不同等級分為Level 1~ Level 4 | 根據使用平臺不同，分為5個限值 |
主要測試設備 | 信號源、功率放大器、定向耦合器、注入探頭、監測探頭、LISN等 | 信號源、功率放大器、定向耦合器、注入探頭、監測探頭、LISN等 |
2.5 ISO 11452-8磁場抗擾度與GJB 151B-2013 RS101的差異
表7
試驗項目 | ISO 11452-8 磁場抗擾度 | GJB 151B-2013 RS 101 磁場輻射敏感度 |
測試頻率 | 25Hz~150 kHz | 25Hz~100 kHz |
測試方法 | 替代法 | 閉環法 |
限值 | 根據不同等級分為Level 1~ Level 4 | 分為陸軍和海軍平臺兩種限值 |
主要測試設備 | 信號源、直徑12cm的20匝輻射環天線或交流亥姆霍茲線圈、電流探頭等 | 信號源、直徑12cm的20匝輻射環天線或交流亥姆霍茲線圈、電流探頭、LISN等 |
2.6 ISO 11452-2輻射抗擾度-ALSE法與GJB 151B-2013 RS103的差異

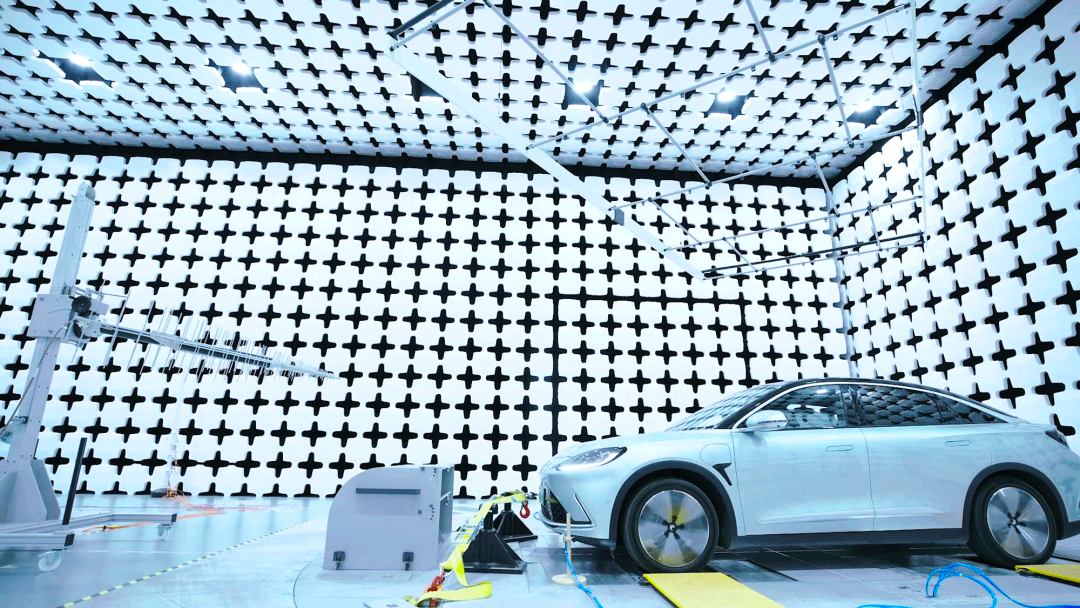

試驗環境：電波暗室
表8
試驗項目 | ISO 11452-2輻射抗擾度 | GJB 151B-2013 RS 103 電場輻射敏感度 |
測試頻率 | 80 MHz~18 GHz | 10 kHz~40 GHz |
測試方法 | 替代法 | 閉環法 |
干擾信號類型 | ISO 11452-1:2015 80 MHz~800MHz：CW、AM調制（調制頻率1kHz、調制幅度80%） 800 MHz~1.2 GHz & 1.4 GHz~2.7 GHz: CW、PM1調制（脈沖寬度為577us、周期4600us） 1.2 GHz~1.4 GHz & 2.7 GHz~18 GHz： CW、PM2調制（脈沖寬度為3us、周期3333us） | PM調制：調制頻率1kHz，占空比50% |
測試位置 | 1GHz以下：天線參考點對準線束中心 1GHz以上：天線參考點對準EUT | 200MHz以下：測試配置邊界邊緣的中心線上 200MHz~1GHz：EUT殼體的整體寬度與端接線纜的首個35cm線段都處在天線的3dB波瓣寬度內 1GHz以上：UT殼體的整體寬度與端接線纜的首個7cm線段都處在天線的3dB波瓣寬度內 |
天線極化 | 垂直極化：80MHz~18 GHz： 水平極化：400MHz~18GHz | 30MHz以下：垂直極化 30MHz以上：垂直極化、水平極化 |
限值 | 推薦等級25V/m~100V/m | 5V/m~200V/m，根據不同平臺與測試頻段選擇 |
主要測試設備 | 信號源、功率放大器、發射天線、接收天線、場強探頭、功率計、定向耦合器、衰減器等 | 信號源、功率放大器、發射天線、接收天線、場強探頭、功率計、定向耦合器、衰減器、LISN等 |
