浪涌(Surge)沖擊抗擾度試驗是怎么測試的？

發表時間:2023-05-05 17:42:01

浪涌(Surge)抗擾度試驗模擬的是間接雷擊，不考慮直擊雷，也不考慮EUT耐高壓的絕緣能力測試。接下來為大家介紹浪涌(Surge)沖擊抗擾度試驗是怎么測試的。

實驗室浪涌(Surge)沖擊抗擾度試驗步驟

1. 根據產品的實際使用和安裝條件確定試驗配置。

2. 根據產品使用情況確定試驗等級。

3. 根據試驗要求確定觸發方式(內觸發還是外觸發)。

4. 確定在EUT上的試驗部位，如電源線、I/O端等。

5. 在每個選定的部位上，正、負極性的干擾至少要各加5次，每次浪涌的最大重復率為1次/分鐘。

6. 向交流電源端口施加浪涌的相角：0°、90°、 270°上同步加入，正極性浪涌在90°相位、負極性浪涌在270°相位加入。

7. 試驗電壓逐步增加到產品標準所規定的電平值。

8. 浪涌要加在線一線和線一地之間。如果無特殊規定，則浪涌應遂次加在每一根線與地之間，有時組合波形發生器要同時測試兩根或多根線對地情形，這時脈沖持續期可允許減；

9. 對于測試二次保護的試驗，發生器的輸岀電壓感頦賽提高到最壞的情況，即使其一次保護擊穿。

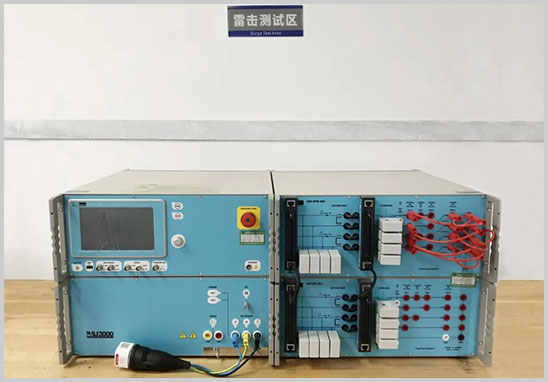

浪涌抗擾度測試儀能模擬雷擊和開關操作產生瞬態過電壓干擾波，評估各種設備的抗電磁干擾能力是否滿足要求。對于測量不同的受試設備，還需要留意受試設備自身的特點，增加合適的測試對象與流程，才能確保受試設備各個部分的信號完整性。
