從一個插線排看設計中材料的選擇
發表時間:2023-07-04 14:43:23
插排——學名電源轉換器，在日常生活中大家也叫它為插線板或移動插座，英文名稱為relocatable power taps。插排是插座中的一種，把多個插座集中放在一起而形成的。它的作用是可以移動并將有限的電源接口分流，可以適合多個用電設備，一座多用，節省空間、節省線路，它是現代家電不可或缺的一部分。



插排在給人們生活帶來便利的同時，也存在某些安全隱患，由于劣質插排所引起火災慘劇也是不計其數，在悲痛之余也讓我們?nèi)ニ伎荚鯓用髦堑倪x擇插排，據有關機構調查發現，安全性因素相對于價格以及外觀，成為現代人們選擇插排時首要考慮的因素，如何提高插排安全性也必將成為插排生產公司必須解決的問題，插排的部件包括：開關、插套-銅件、電源線-線材以及外殼-塑件，其中外殼正是決定插排安全性的重要一環，對插排外殼用工程塑料到底有哪些性能要求？

排插安全檢測技術指標對外殼用工程塑料提出的要求

1.1機械強度
插排外殼應具有足夠的機械強度，以免在受到外部力量沖擊時，出現影響其繼續使用的損傷，具體測試方法為，低溫沖擊實驗：試樣在-15℃條件下放置至少16h，重量為1kg沖擊錘從100mm高度沖擊，試驗后不得損壞（裂紋）。


Delta德爾塔儀器-開關插頭插座壽命試驗機

1.2耐非正常熱、耐燃和耐漏電起痕
排插的絕緣材料部件應能承受一定的耐非正常熱、耐燃和耐漏電起痕性能。

灼熱絲測試

新國標GB2099-2008中規定排插塑料部件都應能通過750℃灼熱絲試驗，甚至更高，行業標準傾向于850℃。如圖1，灼熱絲850℃對插排的絕緣材料部件灼燒30S后，將火焰移開，試樣在30秒內火焰應熄滅。其灼燒下落物不應點燃其下面200mm處的薄絹紙。

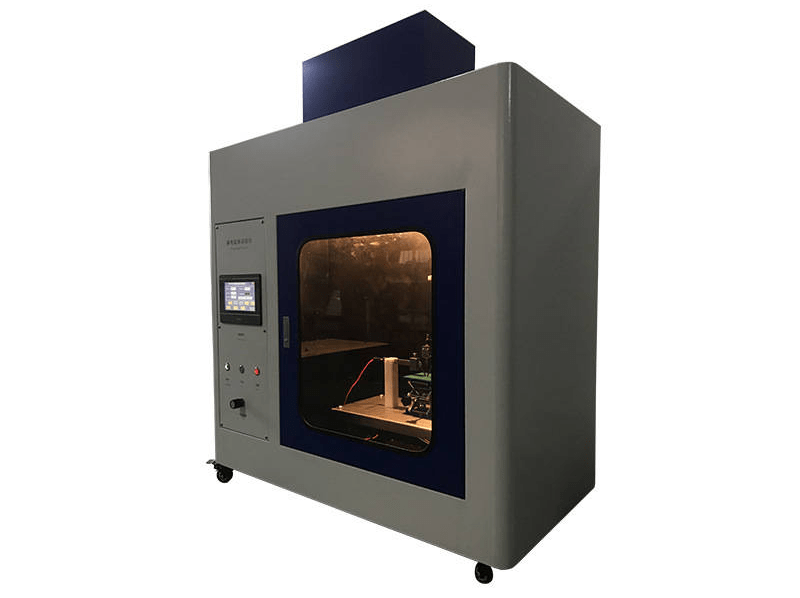

Delta德爾塔儀器-灼熱絲測試儀

耐漏電起痕試驗

按100ml蒸餾水0.1g氯化銨配制試驗液，絕緣材料部件用漏電起痕試驗裝置以175V交流電壓，然后滴試驗液，在滴完50滴試驗液前不得出現閃絡或擊穿現象。

Delta德爾塔儀器-漏電起痕試驗儀

1.3 耐熱

排插的外殼應具有良好的耐熱性能。具體測試方法有：
將試樣在溫度為1000C±20C的加熱箱里存放1h，試驗期間，試樣不得出現影響今后使用的變化，密封膠不得流出露出帶電部件，試驗后，標志仍清晰可辨。
球壓試驗：試驗溫度125℃，試驗時間1h，試驗后，壓痕直徑應≤2mm。

1.4 耐老化性能

移動排插及轉換插排插應具有良好的耐老化性能，耐老化測試如圖2，加熱箱里溫度為70℃±2℃存放7d(168小時)后，在室溫和相對濕度45%與55%之間的環境至少存放96小時，塑膠件不能有發粘變滑（用干粗布包著手指，以5N的力壓在試樣上，試樣不應留有布痕，試樣的材料不應黏住布片）、裂紋、明顯變形等不良損壞。

為了確保插排的安全性，做為插排外殼用工程塑料必須通過以上幾項性能指標，其中機械強度、阻燃性能、CTI以及耐熱性能是關鍵指標，而我們知道阻燃性能的提升往往會犧牲材料的機械強度、CTI值，因此如何平衡同時滿足以上幾個指標也是研發的難點所在。

目前插排外殼常用工程塑料

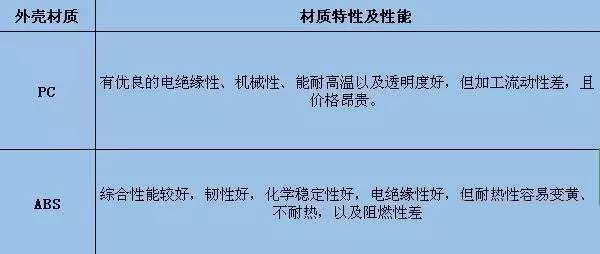

目前大多數公司正在使用的是ABS、PC材料如表1，但這些材料存在一些不足如：ABS不耐熱，阻燃性差以及容易變黃；PC加工流動性差，易產生內應力且價格昂貴。

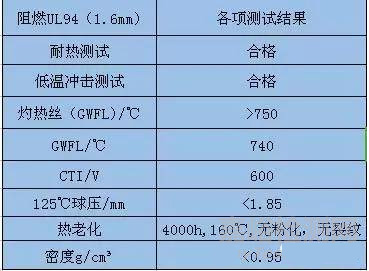

公牛電器插排，在市場上因安全系數高、質量輕巧以及性價比高深受廣大用戶的追捧，此材料的各項性能如表2所示：


1.6插座作為家庭用電的重要一環，無論是對消費者本人還是家用電器，都有必要選購一款安全放心的插座。

排插選用注意事項：

1.看手感  品質好的開關大多使用防彈膠等高級材料制成，防火性能、防潮性能、防撞擊性能等都較高，一般來說，表面光滑。表面不太光滑、摸起來有薄、脆的感覺的產品，各項性能是不可信賴的。

2.看標識 要注意開關、插座的底座上的標識：包括長城認證、額定電流電壓。

3.看份量 購買開關時還應掂量一下單個開關的分量。因?yàn)橹挥虚_關里部的銅片厚，單個開關的重量才會大，而里面的銅片是開關最關鍵的部分，如果是合金的或者薄的銅片將不會有同樣的重量和品質。

4.看包裝  產品包裝面上應該有清晰的廠家地址電話，內有使用說明和合格證。

Delta德爾塔儀器專注于研發設計家用電器插頭插座開關專用檢測設備，滿足GB/T 2099.1-2021《家用和類似用途插頭插座 第1部分：通用要求》和GB/T 1002-2021《家用和類似用途單相插頭插座 型式、基本參數和尺寸》兩項插頭插座新國標要求。對插頭插座開關產品進行機械強度測試，額定電壓測試，額定電流測試，分?jǐn)嗳萘繙y(cè)試，負載特性測試，發熱（溫升）測試，正常操作測試，壽命可靠性測試，機械耐久性測試等試驗項目。
