汽車電子元器件AEC-Q102測試流程
發表時間:2023-09-26 17:16:34
AEC（汽車電子委員會）于2017年3月正式發表 AEC-Q102 REV 標準，此規范主要為離散光電組件產品進入車用市場制定的判斷標準，同時也是目前針對車用LED通用的國際標準。其驗證包含實驗樣品數量的重新定義、LEDTj (Junction Temperature)控制的方式、氣體腐蝕的增加等，每項都是針對車用LED所可能遭遇的環境來設計，以保護行車時的安全性。

LED光源在汽車的應用越來越廣，車燈照明、激光雷達、智能系統、盲點偵測等應用都需要高品質的LED，也因此眾多 LED 元組件供貨商積極布局車用 LED 領域。但如何讓其LED產品在車電市場中占有一席之地，通過 AEC-Q102 驗證是最重要的通行證之一。


適用產品：LED、激光組件、激光元件、光電二極管、光電晶體管、發光二極管、光導管、光電池、光電三極管、熱敏電陽、溫差發電器、溫差電致冷器。光敏電阻、紅外光源、光電耦合器、發光數字管、使用光電功能和其他組件(例如帶集成電路的LED、帶光電二極管的激光組件.光耦)的多芯片模塊。

AEC-Q102認證對象：汽車電子所有內外使用的分立光電半導體元器件和光電模塊。

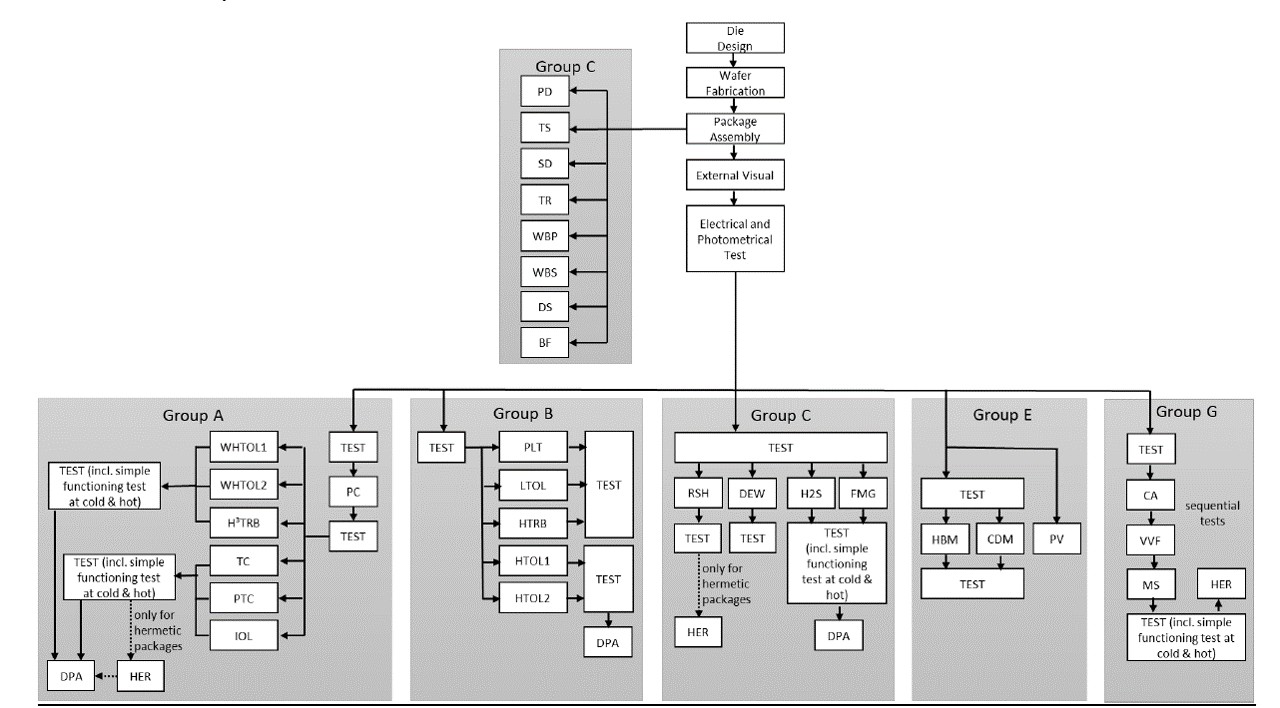

AEC-Q102測試流程：

AEC Q102目前適用的版本是2020年的A版，在原有測試項目的基礎上稍微有些調整，如WHTOL1、WHTOL2，不再要求Tsolder焊點溫度的管控（實踐中比較困難），而是以Tambient溫度為試驗基準；增加了Board Flex板彎曲測試，補充了SMD器件結構強度的試驗要求.在AEC Q102標準中，基本原則是根據器件類型、封裝形貌等特征，執行并通過必要的測試項目，可參考如下：




測試項目分類：

●各項參數測試：如光電性能測試、外觀、參數驗證、物理尺寸、熱阻等。

●環境應力實驗：按照軍用電子器件環境適應性標準和汽車電子通用環境適應性標準，執行器件的應力實驗，如高溫工作、高溫反偏、高溫高濕工作、高溫高濕反偏、溫度循環、功率溫度循環、間歇工作壽命、低溫工作壽命、脈沖工作、振動、沖擊、氣密性、凝露、硫化氫、混合氣體等。

●工藝質量評價：針對封裝、后續電子組裝工藝，以及使用可靠性進行的相應元器件工藝質量評價，如ESD、DPA、端子強度、耐焊接熱、可焊性、綁線拉力剪切力、芯片推力、晶須生長等。

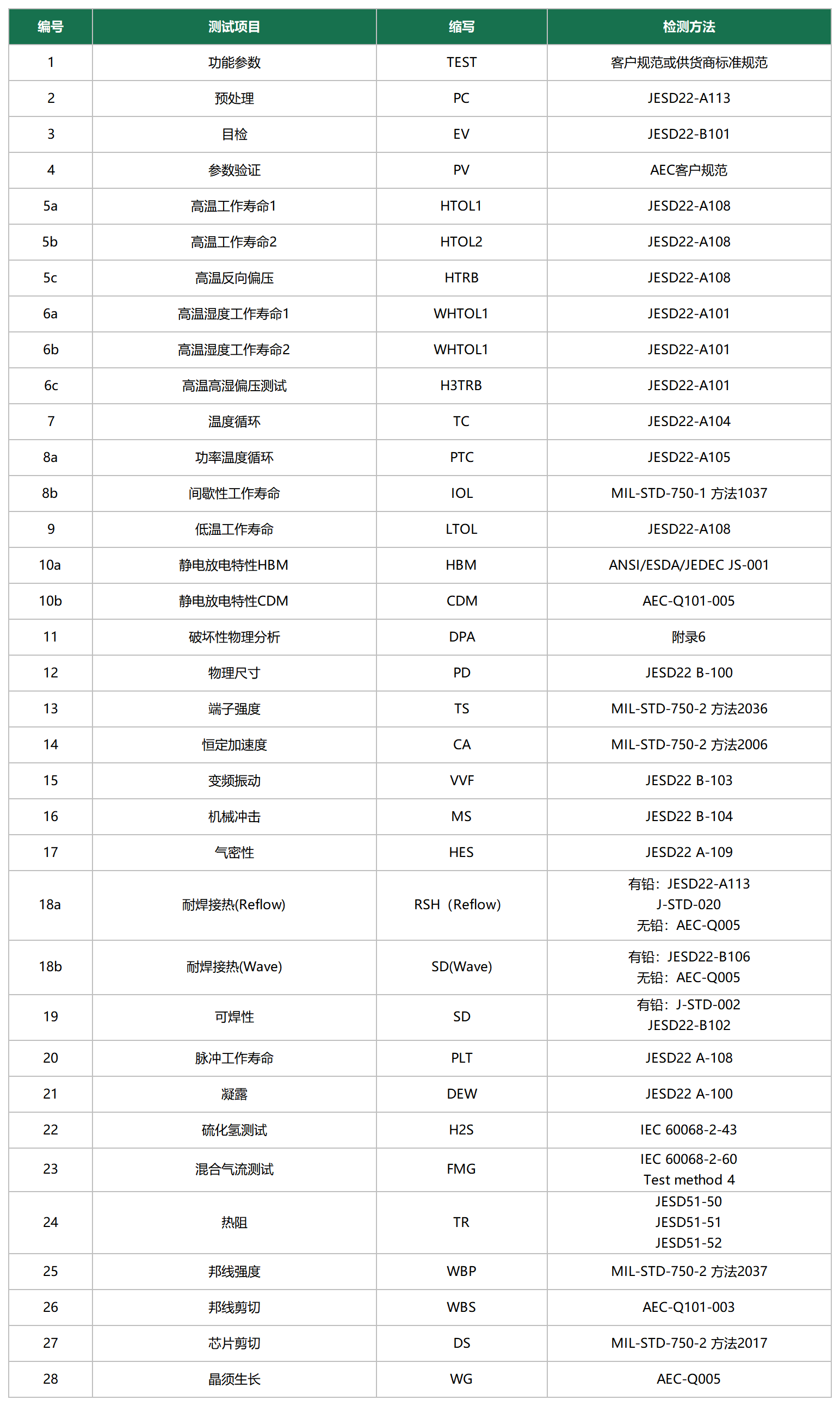

AEC Q102測試項目列表：AEC Q102 Rev A, April 6 2020

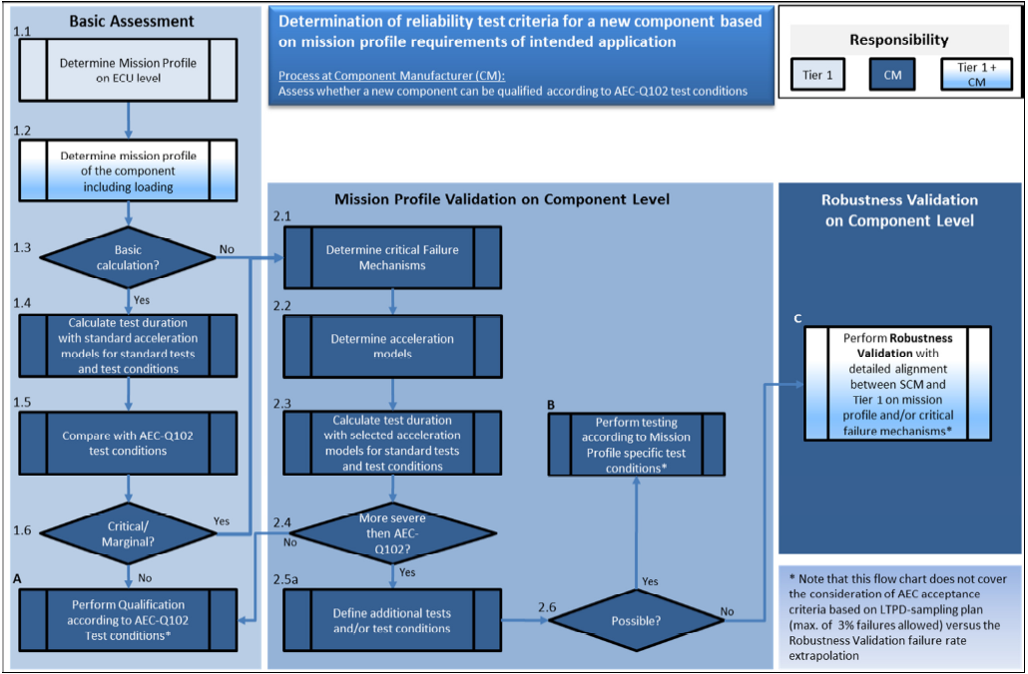

新部件可靠性試驗標準流程

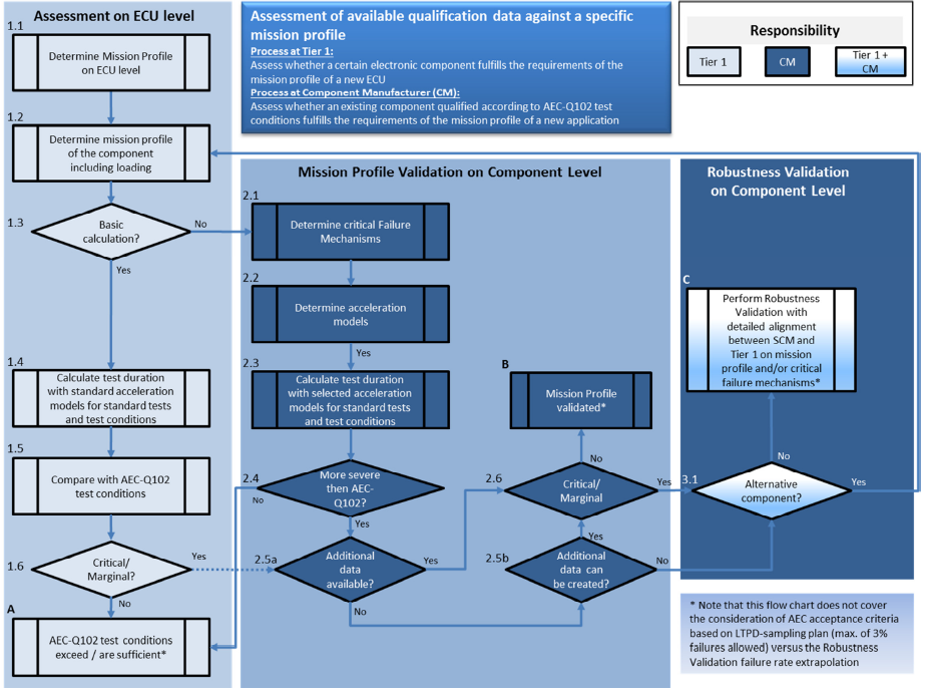

現有合格部件的評估流程
