AEC-Q104車用多芯片模塊可靠性測試
發表時間:2023-10-09 10:43:43
AEC-Q104認證主要針對車用多芯片模塊可靠性測試，是AEC-Q系列家族成員中較新的汽車電子規范。


AEC-Q104上，為了依據MCM在汽車上實際使用環境，為復合式的環境，因此增加順序試驗，驗證通過的難度變高。例如，必須先執行完High Temp Operating Life(HTOL)，才能做Thermal Shock(TS)，顛倒過來就不行。AEC-Q104中針對MCM，增加H系列的測項；此外，針對零件本身的可靠性測試(Component Level Reliability)，也增加了Thermal Shock(TS)及外觀檢視離子遷移(VISM)。

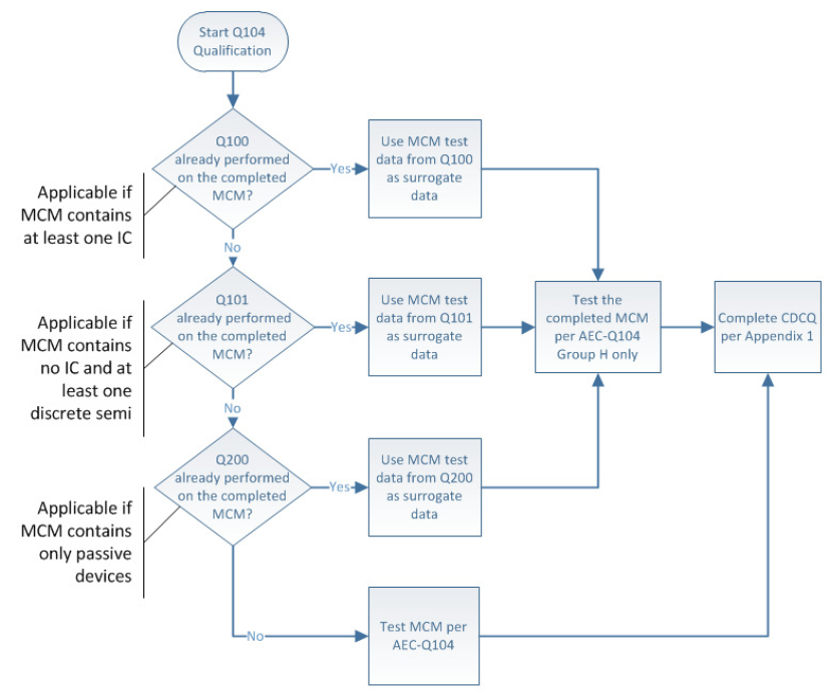

AEC-Q104規范中，共分為A-H八大系列。其中，一大原則，在于MCM上使用的所有組件，包括電阻電容電感等被動組件、二極管離散組件、以及IC本身，在組合前若有通過AEC-Q100、AEC-Q101或AEC-Q200，MCM產品只需進行AEC-Q104H內僅7項的測試，包括4項可靠性測試:TCT(溫度循環)、Drop(落下)、LowTemperature Storage Life(LTSL)、Start Up &Temperature Steps(STEP)；以及3項失效類檢驗:X-Ray、Acoustic Microscopy(AM)、Destructive Physical(DPA)；若MCM上的組件未先通過AEC-Q100、AEC-Q101與AEC-Q200，那必須從AEC-Q104的A-H八大測項共49項目中，依據產品應用，決定驗證項目，驗證項目會變得比較多。

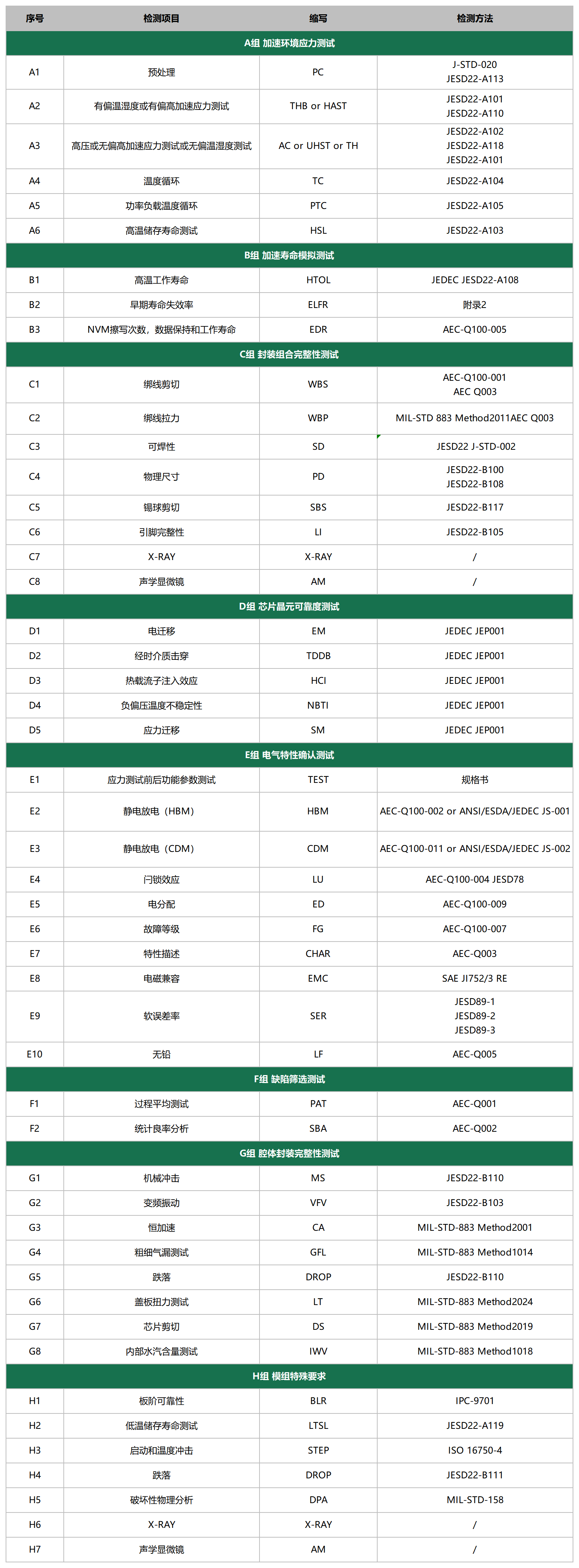

測試項目分組：
A組：加速環境應力測試（6項）
B組：加速壽命模擬測試（3項）
C組：封裝組裝完整性測試（8項）
D組：晶圓制造可靠度測試（5項）
E組：電氣特性確認測試（10項）
F組：瑕疵篩選監控測試（2項）
G組：空封器件完整性測試（8項）
H組：模塊專項測試（7項）

MCM認證測試方法選項


檢測項目：


關鍵電子元器件性能及壽命檢測設備


Delta德爾塔儀器專業致力于關鍵電子元器件性能及壽命檢測設備的研發和制造，符合部分車載電子AEC-Q系列標準認證檢測設備要求。


系列產品應用于各種插頭電源線、電線組件、互連電線組件，器具輸入插座、器具輸出插座、器具插座，電容器（X電容器、Y電容器），隔離電阻器（跨線電阻），變壓器/開關電源用變壓器，光電耦合器， 電源開關、繼電器， 熔斷器、熱熔斷體、熔斷電阻器，電位器、定時器、溫控器、限溫器、熱保護器、電控制器，水位開關，旋轉開關，傳感器，印制線路板，壓敏電阻，電動機， 熱敏電阻器等進行機械強度測試，額定電壓測試，額定電流測試，分?jǐn)嗳萘繙y試，負載特性測試，發熱（溫升）測試，正常操作測試，壽命可靠性測試，機械耐久性測試等試驗項目。


提供電子元器件的檢測提供整套測試儀器，可以為各類電子、電器制造廠商提供一下檢驗測試項目的專業儀器設備：集成電路測試：成品測試、老化篩選、失效分析等；破壞性物理分析：外部目檢、X射線檢查、粒子噪聲（PIND）試驗、密封性試驗、內部氣體成分分析、內部目檢、內引線鍵合強度、掃描電鏡、芯片剪切強度；可靠性壽命和老化篩選：老化篩選試驗、穩態壽命試驗、加速壽命試驗、可靠性強化試驗；環境試驗：正弦振動、隨機振動、機械沖擊、碰撞（或連續沖擊）、恒定加速度、跌落、出點動態監測、溫度-振動-濕熱三應力試驗、高低溫低氣壓、溫度循環、熱沖擊、耐濕、高壓蒸煮、鹽霧或循環鹽霧、霉菌、淋雨、氣體腐蝕、沙塵、熱真空、強加速穩態濕熱（HAST）；物理性試驗：物理尺寸、耐溶劑性、引出端強度、可焊性、耐焊接熱、封蓋扭矩、鍍層厚度、阻燃性試驗。
