接零和接地有何相同點與不同點？
發表時間:2023-12-04 13:55:52

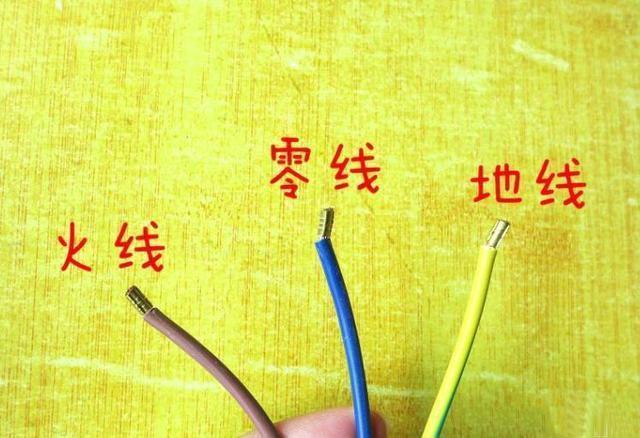

零線與地線并不是同一概念，零線是中線的俗稱，是電力部門提供的工作線路。就是說我們每家每戶使用的兩線照明線路，一線稱相線(火線)，另一線則是中線(零線)。目前電力系統的供電方式絕大部分是采用三相四線制。為減小電能的損失，在輸電過程中采用遠距離高壓輸電，即三相輸電，到城鎮通過變壓器降為市電單相220V和三相380V供給不同的用戶，中線(零線)就是三相高壓輸入變壓器變?yōu)樗木€低壓供給用戶的工作線路之一。

地線是接地裝置的簡稱，地線又分為工作接地和安全性接地，其中安全性接地又可分為保護接地、防雷擊接地和防電磁輻射接地。


接地的幾種常見的類型

1、工作接地

是用它完成回路使設備達到性能要求的接地線。如六、七十年代農村家家戶戶使用的廣播有一根地線，而且接地處要經常用水淋濕。工作接地是把金屬導體銅塊埋在土壤里，再把它的一點用導線引出地面，這就建成了接地系統，地線要求接地電阻≤4Ω。

2、保護接地

為防止人們在使用家電及辦公等電子設備時發生觸電事故而采取的一種保護措施。家用電器和辦公設備的金屬外殼都設有接地線，如其絕緣損壞外殼帶電，則電流沿著安裝的接地線泄入大地，以達到安全的目的，否則會給人身安全造成危害。用電規程規定保護接地電阻應≤4Ω，而人體的電阻一般大于2000Ω，根據歐姆定律，絕緣損壞時通過人體的電流僅為總電流的1/500，從而起到保護作用。(電壓越高，人體電阻越小，也就是說，在大電壓的情況下，很有可能你成了地線，電流回從你的身體上瀉下)

3、防雷擊接地

為防止在雷雨季節，高大建筑物，各類通信系統以及架于建筑物上的各種天線和其它一些設施被雷擊，需加裝避雷針，然后用導線將其引到安裝的防雷擊接地系統。

4、防電磁輻射接地

在一些重要部門為防止電磁干擾，對電子設備加裝屏蔽網，安裝的屏蔽網要接入相應的接地系統，并要求接地電阻≤4Ω。除上述接地系統外有人提出“保護接零”接地法。所謂“接零”就是將各類電器的金屬外殼、構架與供電線路的零線相連，當電器絕緣損壞，火線碰外殼時形成短路，熔絲迅速熔斷以達到電源斷開。然而，采用“保護接零”時，零線必須重復接地，而且接地電阻≤4Ω。否則是極其危險的，不做(零線)重復接地，當零線干線斷開，電器外殼就帶電(火線)，此時，當人站在地上觸摸到電器外殼與大地形成回路，就會發生觸電事故。因此，采用“保護接零”零線必須重復接地，實際上“保護接零”在安全用電規程中不允許的，就是將零線與地線混為一起。

5、保護接地

目前都是針對專用電子設備而言，一般家庭只有兩線插座，沒有地線，各種電器不便于保護接地，所以有的家庭把家用電器外殼的接地線接到自來水管或暖氣管上，這是完全錯誤的方法。對一幢樓房來說，當一家接自來水管或暖氣管的電器發生故障時，可能會使整個樓房的自來水管或暖氣管帶電，不能起到保護作用。

保護接地與保護接零的主要區別

(1)保護原理不同保護接地是限制設備漏電后的對地電壓，使之不超過安全范圍。在高壓系統中，保護接地除限制對地電壓外，在某些情況下，還有促使電網保護裝置動作的作用;保護接零是借助接零線路使設備漏電形成單相短路，促使線路上的保護裝置動作，以及切斷故障設備的電源。此外，在保護接零電網中，保護零線和重復接地還可限制設備漏電時的對地電壓。

(2)適用范圍不同保護接地即適用于一般不接地的高低壓電網，也適用于采取了其他安全措施(如裝設漏電保護器)的低壓電網;保護接零只適用于中性點直接接地的低壓電網。

(3)線路結構不同如果采取保護接地措施，電網中可以無工作零線，只設保護接地線;如果采取了保護接零措施，則必須設工作零線，利用工作零線作接零保護。保護接零線不應接開關、熔斷器，當在工作零線上裝設熔斷器等開斷電器時，還必須另裝保護接地線或接零線。

零線和地線的根本差別在于一個構成工作回路,一個起保護作用叫做保護接地,一個回電網,一個回大地,在電子電路中這兩個概念是要區別開來的,在正規公司里,這兩根線規定要分開接.

現在實際中還有一種三相六線的接法,除工作零線,保護接地外,還專門另配一路接地線,這根線跟設備地線分開來接,不與其他任何線相接,用做對儀器設備的保護,因?yàn)殡姎饧膿p壞往往只幾微秒的時間,所以要將誤動作電流更快的引回大地,需要儀器直接接地.

保護地線是為了保證設備操作者的安全，在設備的外殼與大地可靠的連接起來，然后通過導線連接到公共接地點。保護接零是與變壓器接地點連接在一起，設備只要保護接地就可以了。
