国产麻豆精品视频-国产麻豆精品免费视频-国产麻豆精品免费密入口-国产麻豆精品高清在线播放-国产麻豆精品hdvideoss-国产麻豆精品

交變濕熱試驗(yàn)主要模擬確定裝備耐濕熱大氣影響的能力。主要應(yīng)用于：

1、可能在濕熱環(huán)境中貯存或使用的裝備；

2、可能在產(chǎn)生高濕度的環(huán)境中貯存或使用的裝備；

3、激發(fā)裝備可能與濕熱相關(guān)的潛在問(wèn)題。

一、交變濕熱試驗(yàn)可能引發(fā)裝備哪些故障或問(wèn)題

1、金屬氧化/電化學(xué)腐蝕；

2、加速化學(xué)反應(yīng)；

3、有機(jī)和無(wú)機(jī)表面覆蓋層的化學(xué)或電化學(xué)破壞；

4、表面水氣和外來(lái)附著物相互作用產(chǎn)生腐蝕層；

5、摩擦系數(shù)的改變導(dǎo)致粘結(jié)或粘附；

6、材料性質(zhì)的變；

7、電氣短路；

8、光學(xué)表面模糊或熱傳導(dǎo)特性變化。

二、交變濕熱試驗(yàn)程序的步驟如下

a)完成初始檢測(cè)后，試驗(yàn)箱內(nèi)的溫度調(diào)節(jié)為23℃士2℃、相對(duì)濕度為50%士5%，并保持24h。

b)調(diào)節(jié)試驗(yàn)箱內(nèi)的溫度為30℃、相對(duì)濕度為95%。

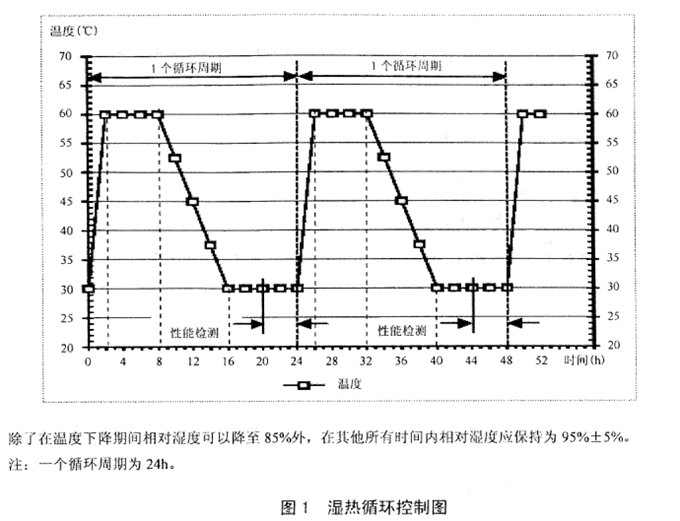

c)按圖1所示的試驗(yàn)條件暴露試件。試驗(yàn)周期數(shù)由4.3.2確定(一般為10個(gè)周期，一個(gè)周期為24小時(shí))。對(duì)試件進(jìn)行性能檢測(cè)，推薦在第5個(gè)或第10個(gè)循環(huán)周期的末尾如圖1所示的時(shí)間段內(nèi)進(jìn)行，完成檢測(cè)所需時(shí)間為驗(yàn)證試件性能所需的最短時(shí)間。對(duì)試件進(jìn)行性能檢測(cè)也可按有關(guān)文件進(jìn)行。記錄檢測(cè)結(jié)果。如果試件出現(xiàn)故障，則終止溫濕度循環(huán)，進(jìn)行步驟d)。若試件能正常工作，繼續(xù)試驗(yàn)。

如果在試件工作性能檢測(cè)時(shí)需要打開(kāi)試驗(yàn)箱門(mén)或者需要從試驗(yàn)箱內(nèi)取出試件,并且試件工作性能檢測(cè)不能在 30min 內(nèi)完成時(shí)，為了防止不真實(shí)的干燥，將試件在溫度為 30℃和相對(duì)濕度為95%條件下保持1h，然后繼續(xù)進(jìn)行檢測(cè)，直到檢測(cè)完畢。如果試件工作性能檢測(cè)在試驗(yàn)箱內(nèi)進(jìn)行，而且檢測(cè)時(shí)間超過(guò)圖1所示的4h，則不能按圖1所示進(jìn)行后續(xù)循環(huán)，而應(yīng)延長(zhǎng)時(shí)間直到檢測(cè)完畢。一旦檢測(cè)完畢，按照?qǐng)D1所示繼續(xù)進(jìn)行后續(xù)循環(huán)。

d)調(diào)節(jié)溫濕度條件使其達(dá)到標(biāo)準(zhǔn)大氣條件。進(jìn)行性能檢測(cè)以便與試驗(yàn)前檢測(cè)結(jié)果對(duì)比。

e)全面目視檢查試件，并記錄試件在濕度條件下暴露引起的變化情況。

三、試驗(yàn)持續(xù)時(shí)間

交變濕熱試驗(yàn)以24小時(shí)為一個(gè)循環(huán)周期，最少進(jìn)行10個(gè)循環(huán)周期，一般10個(gè)周期足以展現(xiàn)濕熱環(huán)境對(duì)大多數(shù)裝備的潛在影響。為了使?jié)駸嵩囼?yàn)結(jié)果更真實(shí)地反映裝備耐濕熱環(huán)境的能力，可按照相關(guān)文件的規(guī)定，延長(zhǎng)試驗(yàn)持續(xù)時(shí)間。

交變濕熱試驗(yàn)為240小時(shí)的循環(huán)試驗(yàn)，不接收低于240小時(shí)的程序，可以根據(jù)要求延長(zhǎng)試驗(yàn)時(shí)間。

四、溫濕度量值

雖然溫度為60℃相對(duì)濕度為95％RH的綜合在自然環(huán)境中不太會(huì)出現(xiàn)，但是該溫度和相對(duì)濕度量值的綜合能發(fā)現(xiàn)裝備存在潛在問(wèn)題的部位。

五、試驗(yàn)過(guò)程中何時(shí)進(jìn)行功能檢查

若裝備在交變濕熱環(huán)境中工作，應(yīng)在每5個(gè)循環(huán)至少進(jìn)行一次性能檢測(cè)。

六、試驗(yàn)說(shuō)明

交變濕熱試驗(yàn)是為了重現(xiàn)濕熱環(huán)境對(duì)裝備的主要影響，不再現(xiàn)自然界發(fā)生的或在使用中誘發(fā)的溫濕度隨時(shí)間變化的歷程，不不會(huì)再現(xiàn)太陽(yáng)輻射之后的濕熱效應(yīng)。它可能誘發(fā)顯示長(zhǎng)期的效應(yīng)的故障。

若濕熱試驗(yàn)對(duì)同一受試樣機(jī)的其他后續(xù)試驗(yàn)有影響，則應(yīng)將濕熱試驗(yàn)安排在這些試驗(yàn)之后。同樣，由于潛在的綜合環(huán)境影響沒(méi)有代表性，一般不宜在經(jīng)受鹽霧試驗(yàn)、砂塵試驗(yàn)或霉菌試驗(yàn)的同一受試樣機(jī)上進(jìn)行濕熱試驗(yàn)。

七、檢測(cè)結(jié)果的評(píng)價(jià)

1、受試樣機(jī)的外觀(guān)結(jié)構(gòu)是否發(fā)生改變；

2、受試樣機(jī)的功能性能是否發(fā)生降低。
