GB 4706是家用電器3C認證標準，接下來為大家介紹GB 4706系列標準電源軟線長度要求及測量方法。
GB 4706家用電器系列電源軟線長度要求
GB 4706.1-2005標準25.8條款提到只有電源軟線長度不超過2m，才允許使用橫截面積小一規格的電源軟線。除非特殊情況，GB 4706標準中并不規定電源軟線的長度，特殊情況規定電源軟線長度的有如下兩類產品：
1. 電源軟線長度太長可能引起絆倒危險的產品，例如：電熱水壺。
關于電熱水壺有例外的情況：
* 使用螺旋型電源線。由于螺旋型電源軟線可以自由伸縮，一旦提起水壺，電源軟線長度自動縮短，避免絆倒風險。
* 如果無繩電水壺帶有貯線裝置，則電源線長度的測量是在軟線盡可能放入貯線裝置后進行。
2. 如果電源軟線太短引起使用不方便甚至工作中涉及操作半徑危險的產品，例如：剃須刀、電推剪、便攜式電熱工具、戶外使用的草坪修整機、潛水泵、工業和商用高壓清潔器與蒸汽清潔器等。

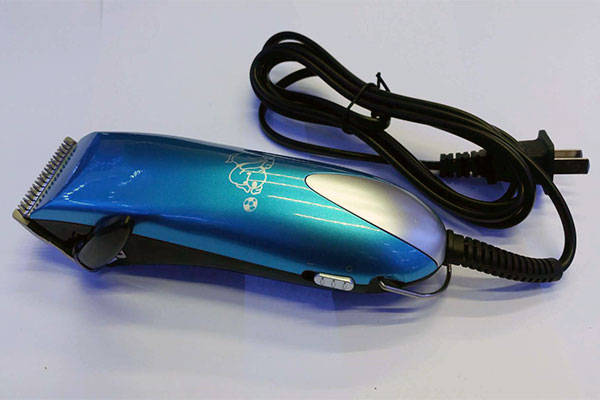

1）剃須刀、電推剪及類似器具的特殊要求
適用標準號：GB 4706.1-2005、GB 4706.9-2008
電源線長度要求：電源軟線的長度應至少為1.7 m。
2）液體加熱器的特殊要求
適用標準號：GB 4706.1-2005、GB 4706.19-2008
電源線長度要求：電水壺的電源軟線，除非是螺旋型電源線，否則不應長于75 cm。如果無繩電水壺帶有貯線裝置，則電源線長度的測量是在軟線盡可能放入貯線裝置后進行。
3）便攜式電熱工具及其類似器具的特殊要求
適用標準號：GB 4706.1-2005、GB 4706.41-2005
電源線長度要求：對于點火機應至少為1.5 m，對于Ⅱ類除角工具應至少為6 m。
4）步行式和手持式草坪修整機、草坪修邊機的專用要求
適用標準號：GB 4706.1-2005、GB 4706.54-2008
電源線長度要求：
器具應提供下述之一的電源線：
對X型連接，長度不小于6 m的電源線；
對X型或Y型連接，長度不大于0.5 m，端頭為電纜耦合器的電源線；
器具進線座。
5）步行控制的電動草坪松土機和松砂機的專用要求
適用標準號：GB 4706.1-2005、GB 4706.65-2003
電源線長度要求：
工具應裝有下列電源軟件或工具進線座：
一根X型連接的，長度不小于10 m的電源軟件；
一根X型或Y型連接的，長度不超過0.5 m的電源軟線，其末端接在電纜耦合器內；
一個器具進線座連同一起供應的相應配對連接器。
6）步行控制的電動割草機的特殊要求
適用標準號：GB 4706.1-2005、GB 4706.78-2005
電源線長度要求：
工具應裝有下列電源軟件或工具進線座：
一根X型連接的，長度不小于10 m的電源軟件；
一根X型或Y型連接的，長度不超過0.5 m的電源軟線，其末端接在電纜耦合器內；
一個器具進線座連同一起供應的相應配對連接器。
7）泵的特殊要求
適用標準號：GB 4706.1-2005、GB 4706.66-2008
電源線長度要求：除Ⅲ類泵外，對于打算在戶外使用的潛水泵的電源軟線，其長度至少應為10m。
8）工業和商用高壓清潔器與蒸汽清潔器的特殊要求
適用標準號：GB 4706.1-2005、GB 4706.89-2008
電源線長度要求：電源軟線長度不應短于5 m。但就手持式器具和在工人身上攜帶的器具而言，電源軟線不應短于15m。
GB 4706系列標準電源軟線測量方法
世界各國插頭的形式各種各樣，雖然在插頭內部（例如1~2cm）和家用電器器具內部（例如5~20cm）實際還是有電源軟線的, 但是難以測量，所以GB 4706.1-2005標準統一規定“進入插頭”和“進入器具”兩點之間為電源軟線長度，即

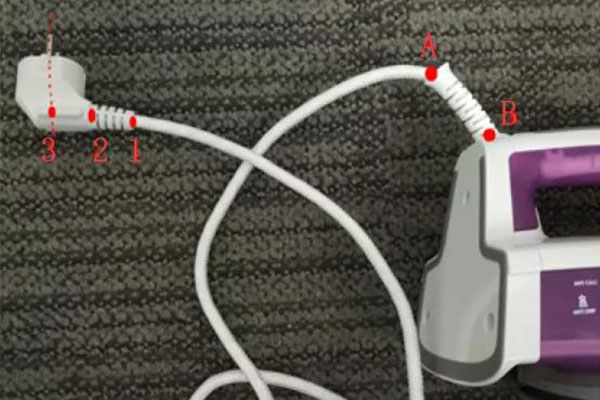

電源軟線長度 = 插頭護套1點與電源軟線護套進入器具那一點 B 之間的距離。
電源線長度從（1）處開始測量，不包含護套長度，在插頭一側，附件行業認為“插頭”這一產品包括“1”部分，在產品主體一側，“軟線保護裝置進入器具的那一點”是指圖B點。
GB 4706系列家用電器電子電器安全安規檢測設備
Delta德爾塔儀器專業致力于電子電器安全安規性能及非標定制類檢測設備系列的研發和制造，產品應用于各種家用電器（IEC/EN 60335系列, GB4706.1系列，UL60335系列）；信息技術類設備（IEC/EN60950-1, UL60950， GB4943.1），音頻/視頻及類似設備（IEC/EN60065, GB8898，UL60065）；燈具（IEC/EN 60598系列 GB7000.1系列，UL1598）；燈的控制器（整流器）（IEC/EN 61347系列, GB 19510系列，UL8750）；醫用電器設備（IEC/EN 60601系列，GB 9706.1系列，UL1993）進行功率測試，電氣強度測試，發熱試驗，絕緣電阻測試，泄漏電流測試，標簽測試，沖擊測試，電源線測試，扭力測試，推拉力測試，電氣連接和機械固定，防電擊保護測試，爬電距離和電氣間隙，防火阻燃測試，放電測試，保護裝置測試，穩定性測試，可接觸性測試，開關測試，異常操作和故障條件測試，潮濕處理，接地電阻測試，外殼防護測試等測試項目的檢測設備的提供。
Delta德爾塔儀器專注于IEC60335-1/GB4706.1等系列家用電器類產品的安全安規、試驗配件、測試耗材等產品的制造與繼承供應，因IEC60335-1/GB4706.1等標準中測試耗材、配件品目繁多，很多實驗室工程師非常頭疼，難以找到合適、合格的標準規定器具、產品。Delta德爾塔儀器為安規實驗室量身定制了全標準系列的安規配件、測試耗材，98%的產品都有庫存現貨，歡迎各位工程師在實驗室評審、比對等情況需要時咨詢。
序號 | 擴項標準 | 對應標準下產品種類 | 缺少設備明細 | |||
依據標準條款 | 設備名稱 | 關鍵技術參數 | 數量 | |||
2 | GB4706.1 | 家用電器 | 專用 | 電流互感器 | 額定一次電流：15-600A 額定容量：5VA 0.2 級 | 1 |
3 | 專用 | 滑動變阻器 | 可調范圍:0-300Ω | 1 | ||
6 | GB4706.2 | 電熨斗 | 21.102 | 硬木板 | 厚約20mm的水平木板，放置在由混凝土或類似硬質的表面上 | 1 |
7 | GB4706.7 | 吸塵器 | 3.1.9 | 地毯 | 框架尺寸1.5m×1.5m的威爾頓地毯，應符合IEC60312 | 1 |
9 | 15.101 | 沖擊錘 | 沖擊能量2J的沖擊錘 | 1 | ||
10 | GB4706.8 | 電熱毯、電熱墊 | 3.1.9 | 隔熱材料 | 隔熱材料為開孔的聚醚, 具體參數見GB4706.8附錄AA | 1 |
11 | 3.1.9 | 膠合板臺（電熱毯測溫試驗床） | 厚度為20mm | 1 | ||
13 | 11.101 | 黃銅片或銅片 | 尺寸：300mm×300mm×0.5mm | 若干 | ||
15 | 13.1 | 負載 | 35kg/m2的均勻分布的負載 | 1 | ||
16 | 16.3 | 海綿 | 用于擦除、吸收電熱毯上的水 | 1 | ||
17 | 16.3 | 干布 | 用于擦除電熱毯上的水 | 1 | ||
20 | 19.102 | 沙袋 | 5kg一條沙袋 | 1 | ||
24 | 21.110.2 | 圓盤 | 直徑≥76mm，具有一個直徑26mm±0.7mm同心圓的兩個圓盤 | 1組 | ||
27 | 21.111.3 | 金屬芯軸 | 直徑約為電熱毯發熱元件外徑的金屬芯軸 | 1 | ||
33 | 30.101.2 | 非導電溶液 | 非導電溶液，可以達到230℃±2℃ | 1 | ||
34 | 30.102 | 網格 | 用直徑0.6mm的金屬絲形成這些平行狀態，相互之間距離20mm | 1 | ||
35 | 30.102 | 拱架 | 網格安裝在一個三面有金屬隔板且位于不通風位置的拱架，此隔板的高約900mm，寬約300mm，成矩形，前面打開，頂部封閉 | 1 | ||
36 | GB4706.9 | 剃須刀、 電推剪 | 3.1.9 | 器具支架 | 器具需要在夾具上夾持，且其對器具熱傳遞產生的影響要小到忽略不計 | 1 |
41 | GB4706.10 | 按摩器具 | 3.1.9 | 負載 | 300mm×300mm 90kg 均勻分布的負載 | 1 |
42 | 3.1.9 | 負載 | 0.5m×2m 90kg 均勻分布的負載 | 1 | ||
45 | GB4706.11 | 快熱式熱水器 | 13.2 | 金屬網篩 | 金屬網篩 | 1 |
50 | GB4706.14 | 室內用燒烤爐、面包機、接觸烤架、電灶、食物脫水機、灶頭、便攜式電烤箱、干酪烤架、輻射烤架、電烤爐、旋轉烤架、烤肉叉、面包片烘烤器、華夫餅爐 | 19.103 | 鋼盤 | 鋼盤厚度為6mm | 1 |
51 | 20.101 | 負載 | 質量為3.5KG的重物 | 1 | ||
11 | 溫度探棒 | 力：4N±1N 厚度： 0.5mm | 1 | |||
62 | GB4706.21 | 微波爐 | 3.1.9 | 圓柱形硼硅玻璃容器 | 壁厚最大為3mm外徑約為190mm | 1 |
64 | 11.2 | 頂板 | 深度應為300mm寬度大于150mm | 1 | ||
65 | 鋼絲 | 直徑為1.5mm±0.5mm，長度接近土豆 | 1 | |||
70 | 21.103 | 木質正方體 | 邊長為20mm | 1 | ||
72 | 21.104 | 鋼球 | 直徑為50mm質量為0.5KG | 1 | ||
75 | 22.105 | 硬質木棒 | 直徑10mm，長度300mm | 1 | ||
22.105 | 直棒 | 1 | ||||
76 | 22.105 | 軟鋼銜鐵 | 80mm*50mm*8mm | 1 | ||
77 | 22.105 | 磁鐵 | 能產生5N±0.5N的磁力 | 1 | ||
78 | 22.106 | 阻抗 | （0.4+j0.25）Ω | 1 | ||
79 | 22.109 | 紙片 | 寬度60mm±5mm厚度為0.15mm±0.05mm | 1 | ||
81 | 32 | 硼硅玻璃容器 | 直徑為85mm | 1 | ||
13 | 高壓測試棒 | 0.736111111 | ||||
13 | 高壓探頭 | 直流衰減比:1:1000 | ||||
82 | GB4706.22 | 烤盤、烤架、電磁灶臺、熱解式自潔烤箱、蒸汽烤箱 | 5.4 | 容器 | 直徑220mm容積為2L | 1 |
84 | 11.2 | 矩形箱 | 厚10mm寬150mm于灶臺表面等高，涂有啞光黑漆的膠合板 | 1 | ||
85 | 11.101 | 探針 | 1 | |||
87 | 19.101 | 鋼盤 | 厚約6mm | 1 | ||
88 | 20.101 | 負載 | 烤箱門22.5KG | 1 | ||
89 | 20.101 | 負載 | 其他器具門7KG | 2 | ||
90 | 21.101 | 容器 | 裝滿沙子或顆粒狀的容器，總質量為烤箱的220倍的有效空間或24KG | 1 | ||
91 | 22.11 | 氫化酥油 | 15g | 1 | ||
92 | 22.111 | 無鹽黃油 | 100g | 1 | ||
93 | 22.113 | 布 | 質量為140-170g/㎡，尺寸為400mmX400mm | 1 | ||
94 | 22.115 | 鐵塊 | 2mm厚,尺寸為100mmX20mm | 1 | ||
95 | GB4706.23 | 對流式加熱器、風扇式加熱器、溫室中使用的加熱器、充液式散熱器、板狀加熱器、輻射式加熱器、管狀加熱器 | 11.2 | 隔板 | 深度為200mm，長度足以超過加熱器的隔板固定在加熱器上方 | 1 |
98 | 11.2 | 氈墊 | 20mm厚 | 1 | ||
100 | 19.103 | 單層紡織材料襯里的氈條 | 寬度100mm氈的單位面積質量為4KG/m2±0.4KG/m2、厚度為25mm。紡織材料襯里由干燥條件下單位面積質量為140g/m2~175g/m2的預洗過的雙層卷邊棉布制成 | 1 | ||
101 | 19.108 | 矩形紙片 | 紙片單位面積質量為72g/m2±2g/m2 | 1 | ||
107 | 22.105 | 管子 | 直徑為5mm | 1 | ||
108 | 24.1.4 | 非自復位熱斷路器 | 對于19.112的試驗期間動作的非自復位熱斷路器工作循環次數300次 | 1 | ||
109 | 24.1.4 | 其他非自復位熱斷路器 | 工作循環次數要增加到1000次 | 1 | ||
110 | 22.103 | 聚乙烯碟子 | 直徑80mm厚2mm相對密度為0.96±0.005 | |||
111 | 22.103 | 薄紙 | 符合ISO4016中6.86的規定，密度在12g/m2-30g/m2 | |||
112 | 附錄AA1 | 洗滌劑 | ||||
113 | 附錄AA1 | 漂洗劑 | ||||
115 | GB4706.27 | 風扇 | 21.102 | 扭矩試驗裝置 | 在吊扇固定部分上施加1Nm的扭矩歷時1min | 1 |
116 | 23.3 | 風扇擺動裝置 | 循環擺動試驗進行100000次 | 1 | ||
121 | GB4706.30 | 廚房機械器具 | 3.1.9.102 | 混料盒 | 容積約為1L，內徑約為110mm的圓柱形混料盒 | 1 |
122 | 3.1.9.110 | 稠度計 | 稠度計 | 1 | ||
123 | 19.102 | 花崗巖碎片 | 大小能通過8mm的篩孔，但不能通過7mm的篩孔 | 若干 | ||
128 | 20.107 | 光滑玻璃板 | 光滑玻璃板 | 1 | ||
129 | 20.117 | 清潔劑 | 符合GB4706.30附錄AA要求 | 1 | ||
130 | 20.119 | 立方體模具 | 制作邊長20mm立方體冰塊的模具 | 1 | ||
20 | 試驗探棒 | φ125mm 長 180mm | 1 | |||
132 | GB5706.44 | 貯熱式室內加熱器 | 11.2 | 木板 | 高為120mm、厚為15mm的木板延測試角邊壁的整個長度方面固定，并與底板接觸 | 若干 |
135 | 19.3.102 | 羊毛毯 | 與加熱器同寬、面質量約為470g/m2的羊毛毯，使其自邊壁開始越過加熱器頂部并落地覆蓋加熱器正面 | 1 | ||
136 | 19.3.103 | 膠合板 | 啞光黑漆、厚13mm，高度至少等于加熱器高度，寬度應等于加熱器寬度的75%或60cm，兩者選較大 | 1 | ||
137 | 19.3.104 | 羊毛毯 | 面質量為470g/m2，寬度與加熱器長度相同，并折成六層，每層寬度等于從加熱器正面到邊壁之間的距離 | 1 | ||
139 | 19.102 | 氣源 | 壓力為25pa的氣源 | 1 | ||
140 | 20.1 | 推拉力計 | 量程300N | 1 | ||
141 | 21 | 負載 | 質量80kg的重物 | 1 | ||
146 | GB4706.48 | 加濕器 | 13.2 | 金屬網 | 金屬網放置在離蒸汽出口10mm，測量到易觸及金屬部件之間的泄露電流 | 1 |
147 | GB4706.53 | 坐便器 | 13.2 | 說明書中規定電阻系數的水 | 說明書中規定的電阻系數的水 | 1 |
151 | GB4706.56 | 深油炸鍋、油煎鍋 | 15.101 | 容器 | 用于將試樣浸入氯化鈉溶液中（建議尺寸高度大于0.5m，容器口大于0.5m） | 1 |
152 | GB4706.59 | 口腔衛生器具 | 19.101 | 針 | 直徑0.8mm 一個 | 共2個 |
153 | 19.101 | 針 | 直徑0.5mm 一個 | 共2個 | ||
154 | 矩形不銹鋼電極 | 尺寸20mm×250mm矩形不銹鋼電極 | 1 | |||
156 | GB4706.84 | 織物蒸汽機 | 13.2 | 金屬網篩 | 金屬網篩放置在離蒸汽出口10mm，測量到易觸及金屬部件之間的泄露電流 | 1 |
157 | GB4706.80 | 暖腳器、熱腳墊 | 3.1.9 | 聚苯乙烯 | 尺寸約為300mm×150mm×50mm展開的聚苯乙烯，密度約為20kg/m3±5kg/m3 | 若干 |
158 | 11.3 | 小圓片 | 由銅或黃銅制成，背面涂黑的小圓片，直徑15mm，厚1mm | 若干 | ||
159 | 13.2 | 金屬箔 | 尺寸不小于300mm×150mm，不帶膠寸不小于300mm×150mm，不帶膠 | 若干 | ||
160 | 19.2 | 開孔聚醚片 | 厚36mm，孔數：單位質量30kg/m3具有的相對誤差；
| 若干 | ||
161 | 19.2 | 膠合板 | 尺寸500mm×500mm×20mm的膠合板 | 1 | ||
162 | 直流電源 | 能夠產生500V的直流電源 | 1 | |||
164 | 21.102.3 | 金屬芯軸 | 直徑約近似于發熱元件外徑的金屬芯棒 | 1 | ||
166 | 非感性可調變阻器 | 非感性可調電阻器 | 1 | |||
168 | 10KV正弦波電源 | 10KV正弦波電源 | 1 | |||
94 | GB4706.13 | 制冷器具、冰淇淋機和制冰機 | 21.102 | 球狀體 | 直徑：75mm | 1 |
95 | 22.107.1 | 可燃製冷劑類比洩漏測試裝置 | 直徑0.7mm±0.05mm長度2M到3M | 1 | ||
96 | 22.106 | 50mm*50mm | 1 | |||
97 | 5J | 1 | ||||
98 | 22.109 | / | 1 | |||
99 | / | 1 | ||||
重物 | 直徑80mm/0.5kg（100個）；1.0kg（180個）；2.3kg（2個） | 1套 | ||||
101 | 22.7 | / | 1 | |||
102 | GB4706.32 | 安全熱泵、空調器和除濕機 | 19.15 | 厚度至少25mm密度至少為16kg/m2 | ||
103 | 19.15 | 單位質量面積為140g/m2--175g/m2 | 紡織材料襯里是由干燥條件下單位面積質量為140g/m2~175g/m129的預洗過得雙層卷邊 棉布制成。 | |||
