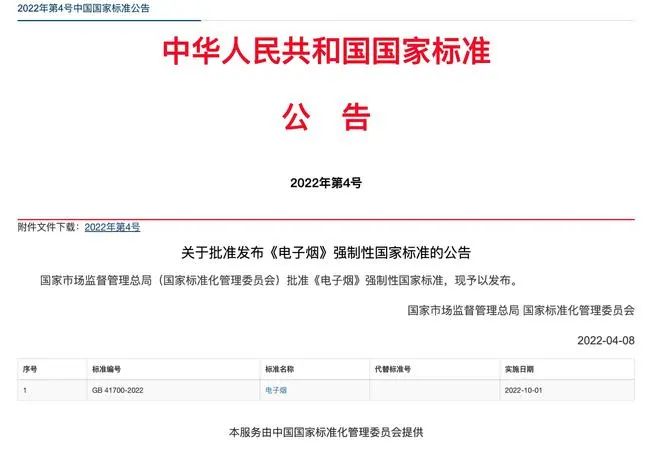

本文著重GB 41700-2022《電子煙》新國標對應的檢測設備清單。

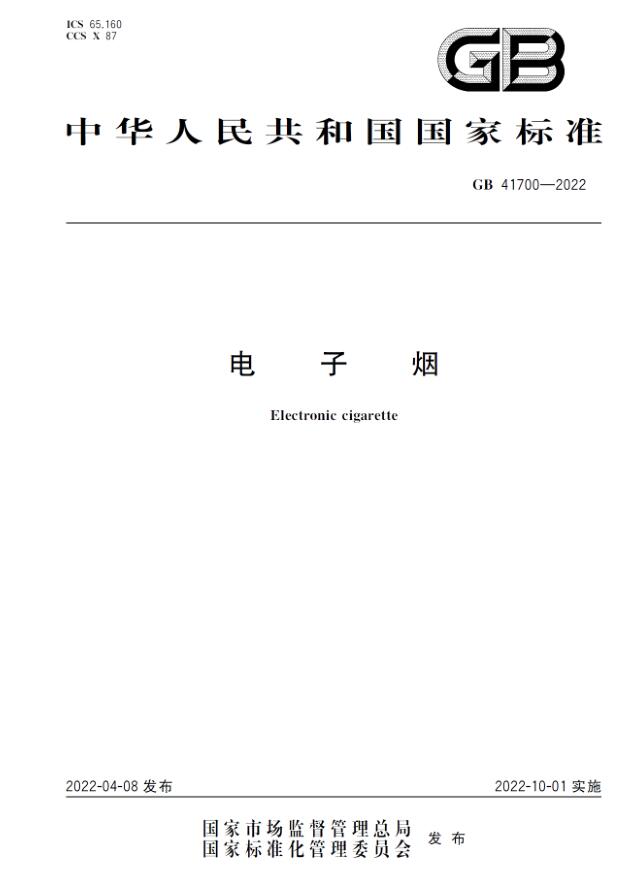

附（GB 41700-2022電子煙.pdf）下載

附件-檢測設備技術參數：

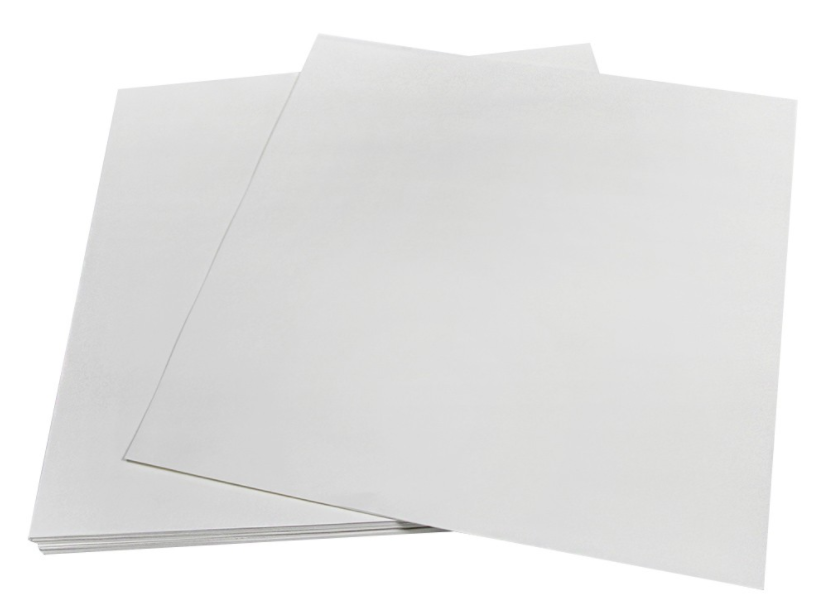

1、吸水紙

吸水紙的定量應為200 g/㎡～250 g/㎡,其毛細吸收高度按 GB/T 461.1 測定應不小于75 mm/10 min 。當吸水紙的單層定量小于200 g/㎡時,可多層疊加,以滿足上述要求。本吸水紙符合GB 41700-2022中6.12防漏液試驗要求。

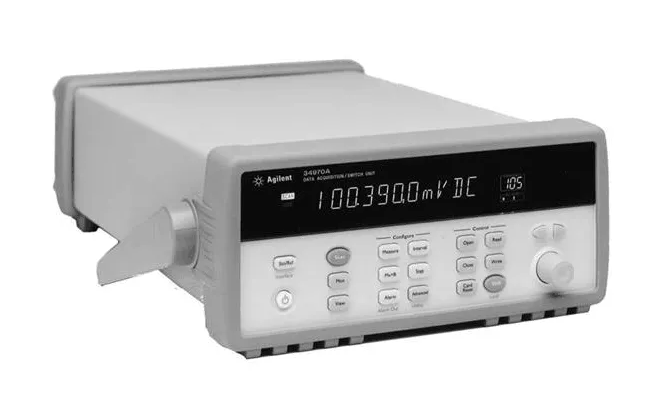

2、多通道數據采集儀

一、產品簡介：

34970A 數據采集/數據記錄儀開關單元由一個 3 插槽主機和一個內置的 6 1/2 位數字萬用表組成。每個通道可以單獨配置，以測量 11 種不同功能之一，這樣既不會增加成本，也不必使用復雜的信號調理附件。您可用 8 種可選插入模塊建造緊湊的數據記錄儀，全功能數據采集系統或低成本的開關單元。模塊上的螺釘連接可不需要終端接線盒，獨特的繼電器維護功能記錄每個開關的閉合次數，從而實現容易和可預期的繼電器維護。最流行的 34901A 模塊具有內置的熱電偶參考和 20 個 2 線通道。

二、產品特性：

(1) 內置 GPIB 和 RS232 接口的 3 插槽主機

(2) 6 1/2 位（22 比特）內置數字萬用表，每秒最多可以掃描 250 個通道

(3) 8種開關和控制插入式模塊可供選擇

(4) 內置信號調理功能可以用于測量熱電偶、RTD 和熱敏電阻、直流/交流電壓和電流；電阻；頻率和周期

(5) 非易失存儲器可存儲 5 萬個讀數，可在斷電時保持數據

(6) 每個通道都有 HI/LO 極限報警功能，以及 4 個 TTL 報警輸出

(7) BenchVue 軟件許可證 BV0006B 現在包含在您的儀器中。BenchVue 讓連接和控制儀器以及自動執行測試序列變得非常簡單

三、數據采集卡：

四、符合標準：

本儀器符合GB 41700-2022中6.14、附錄B霧化區域溫度試驗方法。

3、IPX1234淋雨試驗箱

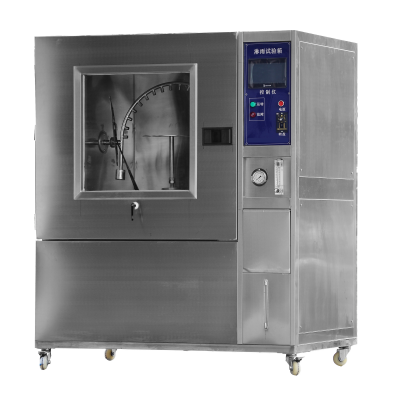

（設備參考圖）

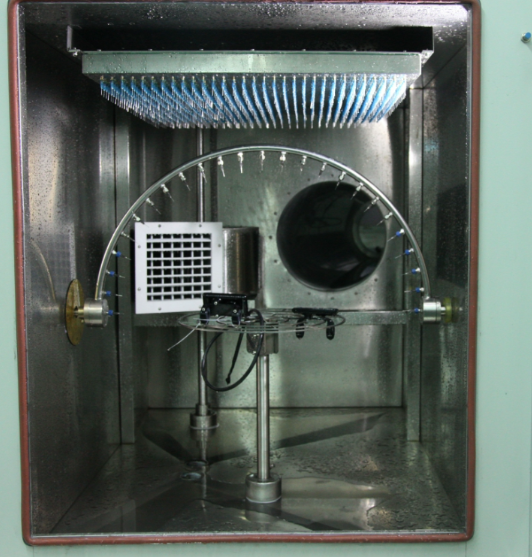

（內箱參考圖）

一、設備概述：

自然界水（雨水、海水、河水等）對產品和材料的破壞，每年造成難以估計的經濟損失。所造成的損害主要包括腐蝕、褪色、變形、強度下降、膨脹、發霉等，特別是電器產品因雨水造成短路而極易釀成火災。因此針對特定的產品或材料進行外殼防護水試驗是必不可少的一道關鍵程序，一般應用領域：戶外燈具、家用電器、汽車配件及其他電子電工產品。

該設備的主要作用是用于電子電工產品、燈具、電柜、電器元件、汽車、摩托車及其零部件等產品在模擬淋雨的氣候條件下，對產品的物理以及其它相關性能進行測試。測試后，通過檢定來判斷產品的性能是否達到要求，以便于產品的設計、改進、檢定及出廠檢驗使用。

二、執行標準：

本設備符合GB 41700-2022中6.15防水試驗的要求，ISO20653:2006、GB2423,38 / IEC60068-2-18、GB4208-2017 / IEC 60529:2003中IPX1、IPX2、IPX3、IPX4防護等級。

三、設備特點：

1、用于進行產品的IPX1、IPX2、IPX3、IPX4防水等級測試。

2、內箱采用優質304不銹鋼或優質冷軋鋼噴塑加工而成，美觀耐用。

3、內箱、轉臺、擺管等均采用SUS304#不銹鋼板加工制造，確保長時間使用不生銹。

4、箱式結構；自帶水箱，循環用水；儲水箱內裝有水位浮球閥，自動控制進水。

5、門上有透明觀察窗（鋼化玻璃材質），方便觀察內部測試情況。

6、IPX12：滴水箱采用不銹鋼材質制造 ,噴嘴采用優質防銹螺紋針頭，方便安裝拆卸。

7、IPX34：擺管驅動采用國產優質步進電機，擺管速度，角度精準可調，不存在失步問題。

8、轉臺驅動：使用國產優質步進電機，在標準范圍內精準無級可調，并能自動控制正反轉動。

9、核心控制系統采用7寸觸摸屏+PLC，電器元件采用如LG、歐姆龍等進口品牌，電板布局合理，接線牢固。

四、技術參數：

1、內箱尺寸(mm)：長1000*進深1000*高1000

2、外尺寸約(mm)：長1400*進深1200*高1800

3、轉臺直徑：Φ350mm

4、轉臺最大承重：20KG

5、轉臺速度：1～3 r/min（精準可調）

6、轉臺轉動方式：一直正轉

7、流量調節方式：采用帶調節面板流量計實現手動調節流量

8、測試時間：0～999 min

9、設備總質量：250 kg

10、設備電源 220 V

11、設備功率 3.0 KW

12、安全保護功能 漏電保護、缺水保護、短路保護

IPX1、IPX2部分-技術參數：

(1) 滴雨板面積(mm)：800*800

(2) IPX12噴孔尺寸：直徑0.4mm

(3) 滴水孔間距離：20*20 mm

(4) 降雨量：IPX1=1～3 mm/min；

(5) 滴雨板升降方式：不可升降（固定式）

IPX3、IPX4部分-技術參數：

(1) 擺管半徑尺寸：R400mm（可按要求訂做）

(2) 擺管流量：IPX3=1.1～1.8 L/min；

(3) 噴水孔徑尺寸：0.4 mm

(4) 噴水孔徑間距：50 mm

(5) 擺管角度：120o～350o可設定

五、主要配置：

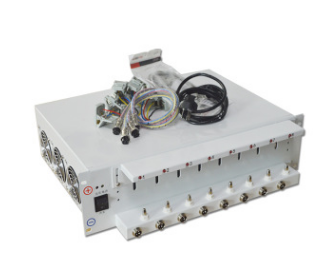

4、鋰電池分容測試儀

一、適用范圍：

本儀器符合GB 41700-2022中6.16對電池進行性過充的要求。適用于18650、軟包聚合物等鋰離子電池容量的檢測及充放電循環老化測試。本儀器是一款性能穩定、精度高、操作簡單的鋰離子電池容量的檢測設備，是品質及工程人員常用的必備檢測儀器。

二、功能說明：

1、每臺8個通道，每個通道可單獨設置工步，獨立運行；

2、主要用于18650及軟包聚合物電池充電、放電的容量檢測及充放電循環老化測試；

3、聯接電腦，配PC機上位機，所有測試結果自動生成數據文件；

4、工作模式：充電（恒流充電和恒壓充電）、暫停（靜置、擱置）、放電（恒流放電）三種；

5、采用四線制測試法，精度高；

6、采用先進的恒流源、恒壓源技術，回路帶限流和限壓功能以及電池接反保護功能；

7、智能的掉電保護措施，在電池測試過程中，任何時候出現供電系統停電或掉電（配合 UPS 系統保證系統軟件正常退出），本測試系統均能保證不丟失數據，重新上電后，測試系統具備自我恢復功能，能從上次掉電的地方無縫接續，繼續測試過程。

三、其他參數：

1、輸入電源：AC220V / 50Hz

2、電流測量范圍：0-3000ma（A）

3、電壓測量范圍：0-5000mv（V）

4、設備功率：P≦300W

5、外形尺寸：600*450*120mm

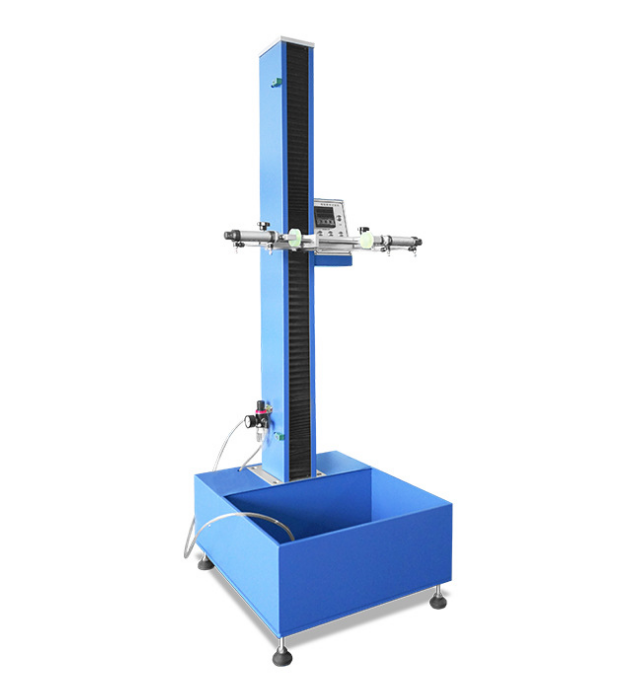

5、自由跌落試驗機

一、設備概述：

本設備符合GB/T 2423.7-2018中5.2的規定進行自由跌落試驗要求，GB 41700-2022中6.17的跌落強度試驗要求。適用于小型消費類電子產品及零部件之自由落下試驗；該機采用氣動結構，將被測試件置于專用夾具（可調行程）夾牢，按下跌落鍵，氣缸松開，試件將作自由落體試驗，跌落高度可作上下調整，高度表可得知試件跌落高度，本機關鍵元件性能可靠，多種跌落地板可供選用。

二、主要技術參數：
1、試件重量：≤2 kg
2、跌落高度：400～1800 mm（可調）
3、跌落高度精度：±1 mm
4、夾持方式：氣壓吸附式
5、跌落地板：鋼板
6、跌落方式：自由跌落
7、底板尺寸(mm)：長560*寬410*高10
8、使用氣壓：0.4 MPa
9、機臺尺寸(mm)：長700x寬900x高2000
10、重 量：80 kg
11、電 源：AC220 V / 50 Hz

三、主要配置：

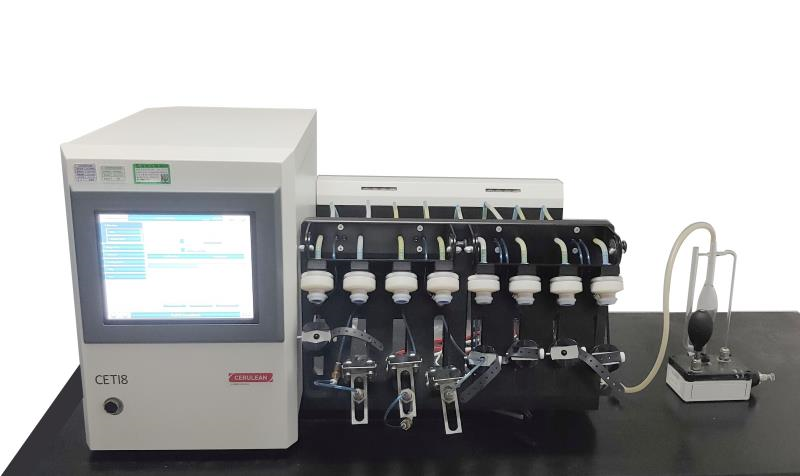

6、電子煙吸煙機

一、設備概述：

本設備符合GB 41700-2022中附錄D電子煙標準抽吸條件的要求，采用氣缸活塞式吸氣，通過設置相應的吸煙持續時間、抽吸容量、抽吸頻率和抽吸流量，來捕集電子煙釋放物中煙堿釋放量和羰基化合物釋放量。

二、技術參數：
